IP2183 是英集芯推出的USB 端口快充物理層（PHY）協議 IC，用于充電器、移動電源、車充等 USB 輸出端，自動識別并協商多種主流快充協議，通過 FB 引腳以 2μA / 步的精細電流調節輸出電壓；支持 SEL 引腳配置最大輸出電壓（5V/12V/20V），集成 DP/DM 過壓、弱短路保護。

一、協議與規格

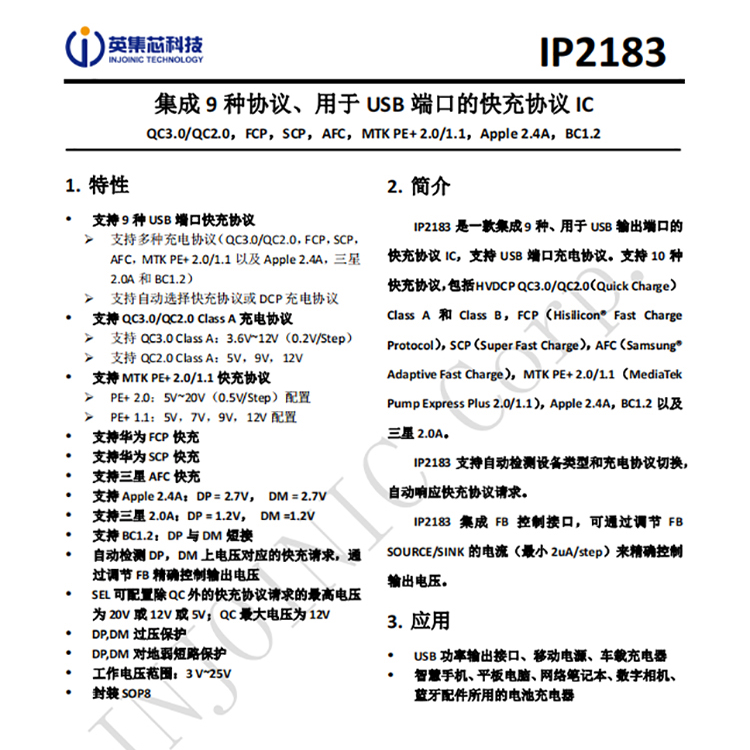

支持協議（9 大主流）
QC3.0（3.6–12V，0.2V / 步）、QC2.0（5/9/12V）Class A
華為 FCP/SCP；三星 AFC；聯發科 PE+2.0/1.1（5–20V，0.5V / 步）
Apple 2.4A、三星 2.0A、BC1.2 DCP
電氣參數
工作電壓 VIN：3.3V~20V；推薦工作溫度：-40℃~85℃
FB 電流：9V 對應 40μA；12V 對應 70μA；20V 對應 150μA；5V 時 FB 無電流
靜態功耗：5V 無載約 1mA，20V 無載約 1.6mA
封裝與包裝：SOP8，通用貼片封裝，PCB 布局友好

二、關鍵功能與配置
自動檢測 + 協議切換：默認 5V，接入設備后在 DP/DM 或 CC 線完成快充握手，無需額外 MCU 干預
SEL 電壓配置：高電平鎖定 5V；懸空最大 12V；接地最大 20V（適配不同耐壓電源方案）

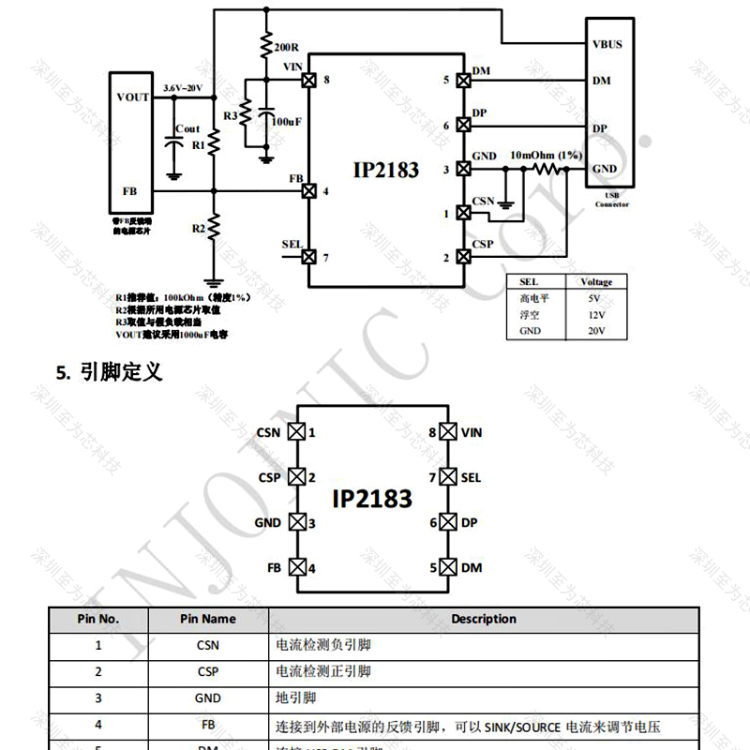

FB 精確調壓：直接對接 DC/DC 的反饋引腳，100k（1% 精度）的 R1 配合 R2 分壓，實現輸出精準調節
保護機制：DP/DM 過壓保護、對地弱短路保護，提升系統可靠性

三、典型應用場景

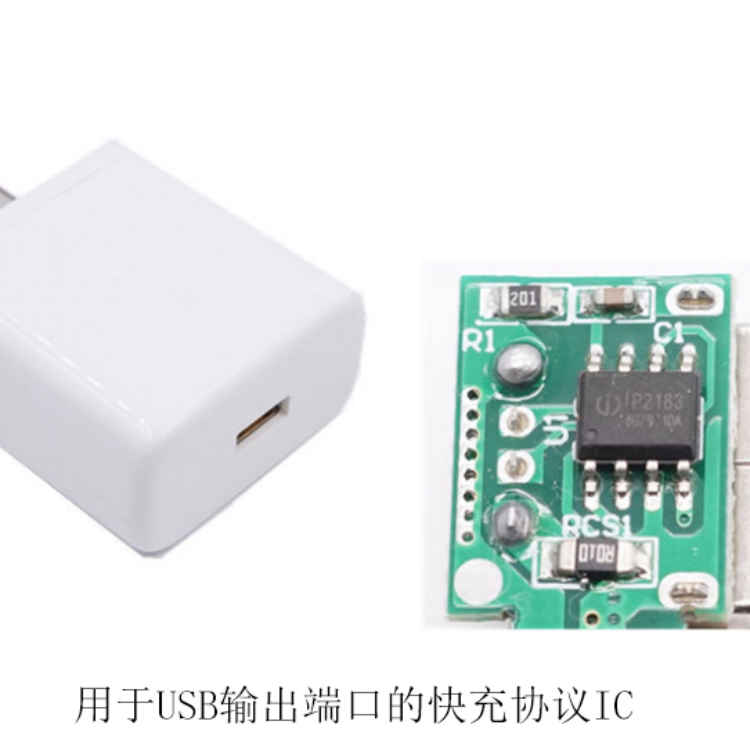

桌面快充適配器（USB?A 口）
移動電源 / 充電寶輸出口
車載充電器（點煙器 / USB 接口）
多功能擴展塢的 USB 充電口

四、產品優勢
優勢：高集成度，外圍器件少；寬電壓兼容；協議覆蓋全面；SOP8 低成本封裝，適合批量生產
