英集芯IP2710是一款面向 USB Type?C 輸入端口的 PD 快充協議 IC（Sink 設備端），廣泛用于各類需要 Type?C 供電的設備中。

核心定位與功能
專用于 Sink（受電端），集成 Type?C 與 PD2.0/PD3.0 全硬件協議棧，自動檢測 C 口插拔、解析 PD 報文并請求匹配電壓；
內置 BMC 編碼、PHY、硬件 CRC、PD 狀態機，支持 PD Hard Reset；
支持外擴 NMOS 實現 5~20V 功率路徑控制，帶 VBUS 軟啟動保護；
SEL 引腳三檔電壓配置（上電前固定，不可動態改）：
高電平：最大請求 20V
浮空：最大請求 15V
接地：僅 5V（關閉快充）
定制型號 IP2710_MAX12：SEL 對應 12V/9V/5V，適配低功耗設備。

關鍵電氣規格
工作電壓：3V ~ 25V；VIN 欠壓閾值約 2.9V
工作溫度：-40°C ~ 120°C（推薦 85°C 以內）
封裝：SSOP10（便于 PCB 布局）
靜態功耗：CC 浮空約 130μA；CC 連接約 1.2mA
啟動時間約 37μs，VBUS 軟啟動約 4ms
ESD（HBM）：2kV

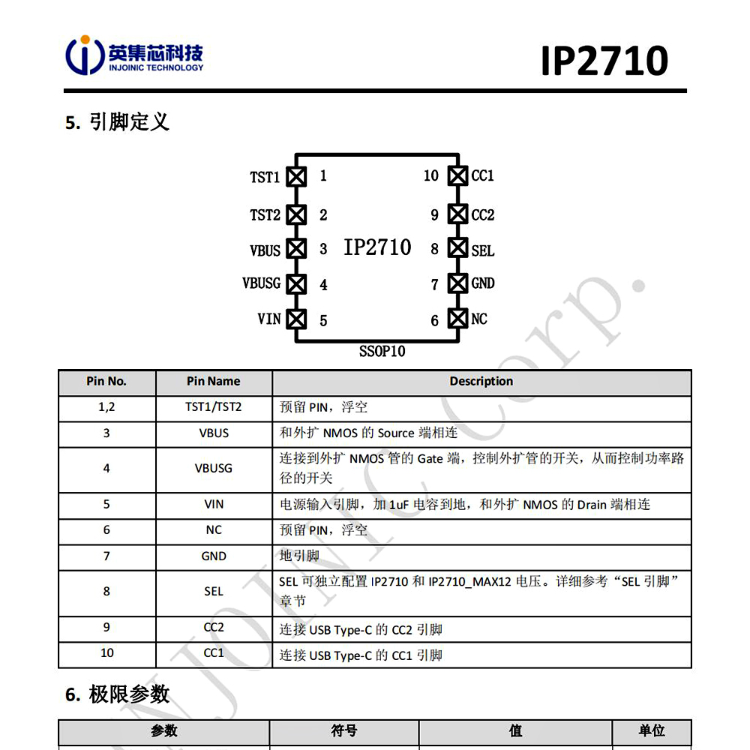

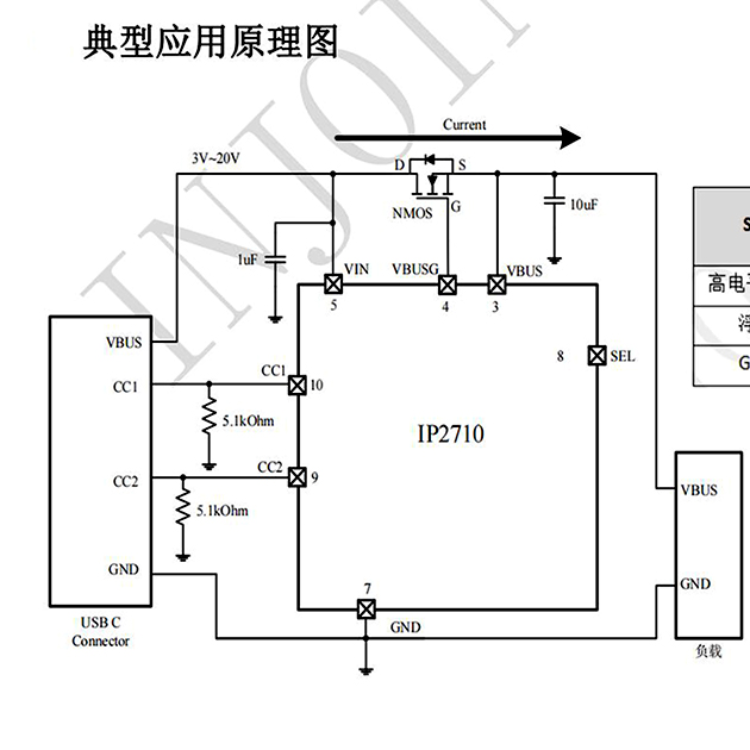

引腳與典型應用
SSOP10 引腳核心分工：
CC1/CC2（10/9 腳）：Type?C 配置通道；
VBUS/VBUSG（3/4 腳）：連接外擴 NMOS 的 S/G 極；
VIN（5 腳）：電源輸入，需并 1μF 電容；
SEL（8 腳）：電壓檔位控制；
GND（7 腳）：地；其余為預留浮空腳。
典型應用場景：Type?C 電源輸入口、移動電源（受電側）、無線充電底座、VR 盒子、無人機、便攜顯示器等。

方案優勢與注意點
純硬件 PD 協議，響應快、穩定性高，無需 MCU 干預；
必須配合耐壓 ≥30V 的 NMOS 管；
SEL 電平必須在上電前固定好，上電后切換無效；
外圍元件少，BOM 成本低，適合量產。
