英集芯IP5385P通過高度集成化設計，將快充協議控制、同步升降壓轉換、MCU管理等功能整合于單一芯片，顯著簡化了移動電源等產品的電路設計，降低了BOM成本和PCB面積。其支持100W高功率、多協議兼容、智能電量管理和多重保護機制，滿足了用戶對快速充電、安全可靠和便攜性的需求。

一、核心優勢：全協議覆蓋與高功率支持
1、快充協議全兼容
輸入/輸出協議：支持 PD3.2、UFCS、SCP、FCP、AFC 等主流快充協議，覆蓋蘋果、華為、三星等品牌設備。
輸出擴展協議：兼容 QC2.0/QC3.0/QC3+，確保舊設備兼容性。
BC1.2 兼容：支持傳統 5V/1A 設備充電，覆蓋全場景需求。
2、100W 高功率充放電
雙向同步升降壓：支持 2-6 節串聯電池組，輸入/輸出功率最高 100W，滿足筆記本、平板等大功率設備快充。
動態功率分配：根據設備需求自動調節電流，避免過載或功率浪費。
3、多接口獨立快充
VBUS/VIN/VOUT2/VOUT1 接口：支持 USB-C 和 USB-A 混合輸出，任意接口均可觸發快充，實現多設備同時充電。
雙路 PD3.2 獨立控制：可同時為兩臺設備提供 PD 快充（如筆記本+手機），互不干擾。

二、技術亮點：深度集成與高效設計
1、PD3.2 協議深度集成
E-Marker 線纜支持：內置 VCONN 供電與識別，自動匹配線纜最大承載電流（如 5A/100W 線纜）。
物理層（PHY）優化：支持 BMC 編碼、硬件 CRC 校驗和 Hard Reset，提升協議通信穩定性，減少兼容性問題。
2、高效率電源架構
1 路雙向升降壓 PWM：集成 DCDC 驅動，支持充電/放電模式切換，減少外圍元件數量。
4 路路徑 NMOS 驅動：優化電流路徑控制，降低損耗，提升轉換效率（實測達 96%+）。
線損補償（125mV/2A）：抵消長線纜壓降，確保末端設備穩定充電。
3、智能電量管理
14bit ADC + 庫侖計：實時監測電池電壓、電流，電量計算精度≤1%，避免“跳電”現象。
4、多模式顯示支持：
LED 指示燈：1/2/4 燈顯示剩余電量（如 25%/50%/75%/100%）。
數碼管：支持 188 段碼顯示，可定制電量曲線或百分比。
電池容量校準：通過 PIN 腳設置電池標稱容量，提升顯示準確性。

三、核心配置：高性能與靈活性
1、32 位 MCU 與存儲
6K RAM + 56K FLASH：支持復雜協議處理與用戶配置存儲（如自定義快充策略、固件升級）。
15 路 GPIO 擴展：可連接按鍵、指示燈或傳感器，實現功能定制（如按鍵喚醒、溫度監控）。
雙 I2C 接口：主從模式可選，便于與外部芯片通信（如電池保護 IC、無線充電模塊）。
2、超低功耗設計
待機電流 50μA：顯著降低靜態功耗，延長移動電源續航時間（如 10000mAh 電池可待機超 1 年）。
智能負載識別：輕載時自動進入待機模式，減少無謂能耗。
3、多重保護機制
輸入/輸出保護：過壓（OVP）、欠壓（UVP）、過流（OCP）、短路（SCP）保護。
電池保護：過充（BOCP）、過放（BODP）、過流（BSCP）保護，支持 NTC 溫度監測。
芯片級防護：過溫保護（OTP）、ESD 4KV 靜電防護、輸入引腳耐壓 30V。

四、BOM 精簡與封裝優勢
1、高度集成設計
內置 DCDC 驅動：替代傳統外置升降壓芯片，減少 PCB 面積和成本。
路徑管驅動集成：4 路 NMOS 控制驅動，簡化 MOS 管選型與布局。
MCU 集成：無需外置單片機，降低軟件調試復雜度。
2、緊湊封裝

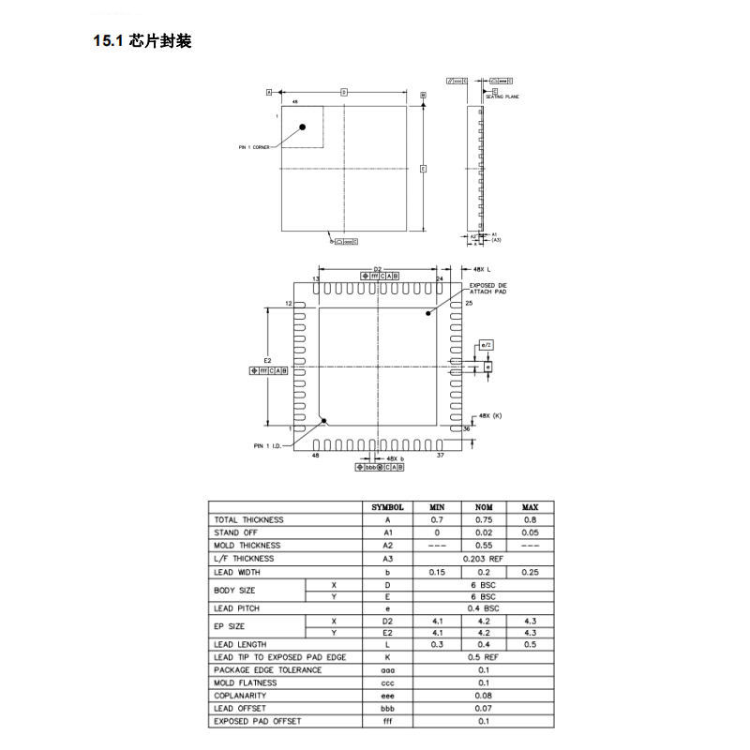

QFN48（6mm×6mm）：小尺寸適合輕薄化產品設計，如卡片式移動電源、迷你儲能盒。

五、應用場景：覆蓋全品類便攜設備
1、移動電源與便攜儲能
大功率快充：支持 100W 輸入/輸出，滿足筆記本、平板等設備快速補電需求。
多接口設計：同時為手機、耳機、手表等多設備充電，提升用戶體驗。
2、手機與平板電腦
兼容性?xún)?yōu)勢：覆蓋蘋果、三星、華為等品牌快充協議，適配主流機型。
小體積方案：QFN48 封裝與精簡 BOM，助力設備輕薄化設計。
3、電動工具
高倍率放電：同步升降壓系統支持大電流輸出，滿足電鉆、鋸子等工具瞬時功率需求。
電池保護：NTC 溫度監測與過流保護，確保高負荷使用安全。
