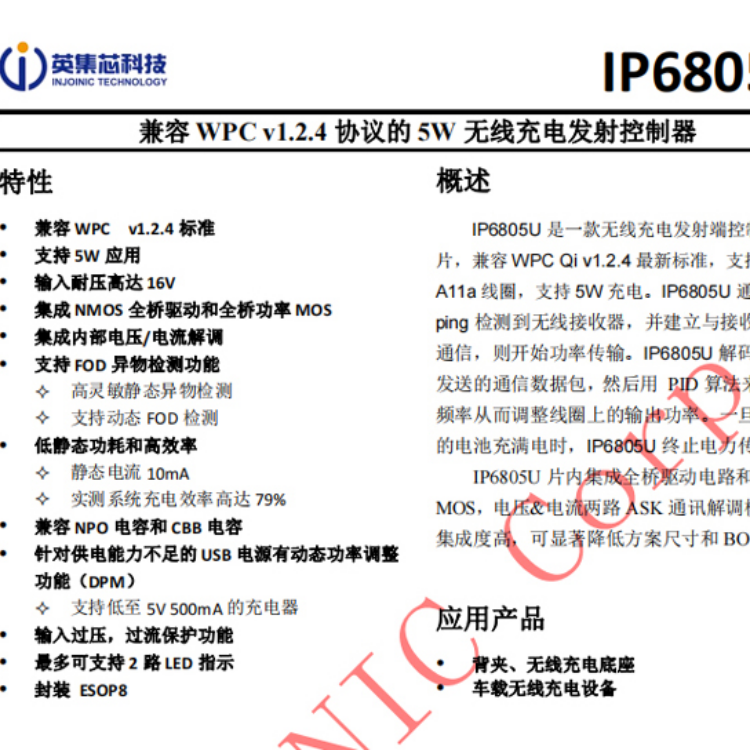

英集芯 IP6805U 是一款高度集成的 5W 無線充電發射端 SoC 芯片，專為小功率、低成本、小體積的無線充電方案設計，兼容 WPC Qi v1.2.4 標準。
一、核心定位與概述
類型：無線充電發射端（Tx）控制 SoC
功率：標準 5W 輸出
協議：兼容 WPC Qi v1.2.4
封裝：ESOP8（8 腳貼片，體積小）
集成度：內置全橋驅動、功率 MOS、解調、FOD、保護等，外圍極簡
二、關鍵參數與特性
1. 電氣規格
輸入電壓：耐壓 16V，適配 5V USB 輸入
靜態電流：10mA（低功耗）
系統效率：最高 79%
線圈支持：A11 / A11a 標準線圈
2. 核心集成功能
全橋驅動 + 功率 MOS：內置 NMOS 全橋驅動與功率管，無需外置驅動
ASK 解調：集成電壓 / 電流雙路 ASK 通訊解調，與接收端通信
FOD 異物檢測：
靜態 FOD：待機時檢測線圈異物
動態 FOD：充電中實時檢測異物
動態功率管理（DPM）：適配低功率 USB 適配器（低至 5V/500mA）
保護功能：輸入過壓、過流保護
狀態指示：支持 2 路 LED 顯示充電狀態
3. 控制邏輯
采用 Analog Ping 低功耗偵測接收端
建立通信后，通過 PID 算法 動態調頻控制功率輸出
接收端充滿后自動停止功率傳輸
三、典型應用場景
手機無線充電背夾、桌面小功率充電底座
TWS 耳機充電盒、智能手表 / 手環無線充
車載 5W 無線充電模塊
電動牙刷、剃須刀等小家電無線充電
四、方案優勢
高集成：單芯片實現發射端核心功能，BOM 成本低、PCB 面積小
外圍極簡：僅需線圈、電容、電阻即可構成完整方案
低成本：兼容 CBB 電容，進一步降低物料成本
小體積：ESOP8 封裝，適合空間受限產品
