英集芯 IP6809 是一款高度集成的無線充電發射端 SOC 控制器，兼容 WPC Qi v1.2.4 標準，主打多線圈、全協議、高安全、高效率，廣泛用于手機、車載、桌面等 15W 以內無線充方案。
一、核心定位與封裝
類型：無線充電發射端控制芯片（Tx）

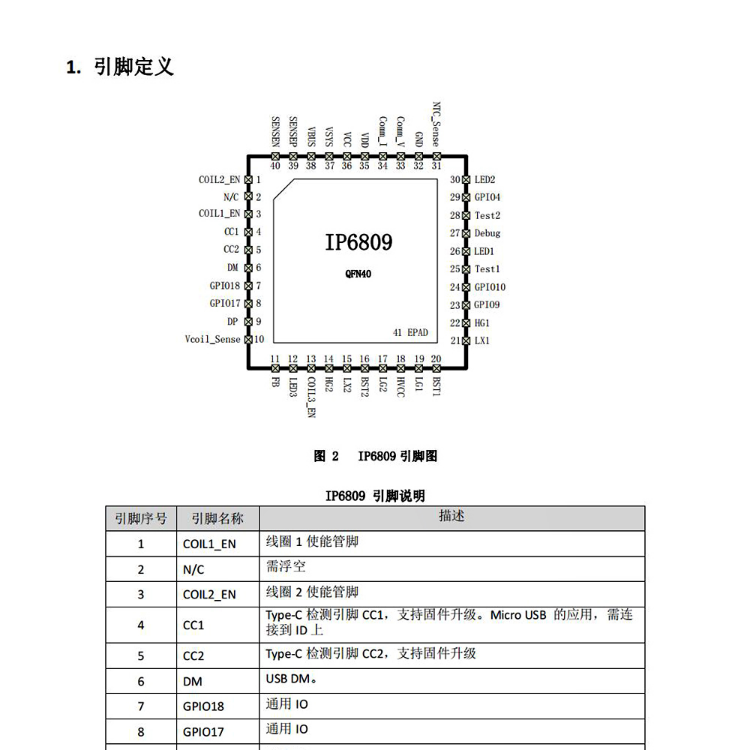

封裝：QFN40（40 引腳，小體積、高集成）
標準：WPC Qi v1.2.4，支持 EPP/PPDE 認證
二、關鍵電氣參數（典型）
輸入電壓：4.5–21V（寬壓，兼容 QC/PD 快充）
輸出功率：5W / 7.5W（蘋果）/ 10W（三星）/ 15W（最大）
線圈支持：2–3 線圈（A28/MP?A8 標準線圈，可定制）
效率：峰值約88%，溫升更低
FOD：內置 Q 值異物檢測，識別精度高
通信：兩路 ASK 解調，兼容蘋果 / 三星私有協議
三、核心技術特性
多線圈智能切換
支持 2/3 線圈，自動檢測接收端位置并選最優線圈充電
有效充電區域更大，隨手放即可充
全協議兼容
蘋果 7.5W、三星 10W、通用 5W/15W
內置數字解調，自動識別設備并匹配功率
寬壓 + 升降壓一體
5V 輸入可升壓到 10W
12–19V PD 輸入可降壓到 15W
適配普通 5V 充電器、QC/PD 快充頭、車載 12V
高集成度
內置全橋驅動、ASK 解調、PID 功率控制
減少外圍 BOM，縮小方案體積
完善安全保護
輸入過壓 / 過流 / 過功率保護
線圈過溫（NTC）、FOD 異物檢測
響應快、誤報率低
固件可升級
支持 USB 在線升級，方便迭代與定制
四、典型應用場景
手機無線充底座（單 / 雙 / 三線圈）
車載無線充（12V 輸入，15W）
桌面多設備無線充
智能家居、TWS 耳機充電盒
五、方案優勢（對比單線圈 / 老方案）
覆蓋更廣：三線圈≈40% 更大有效區域
效率更高：峰值 88%，發熱更低
兼容性強：蘋果 / 三星 / 安卓全支持
開發簡單：集成度高，外圍少，縮短周期
六、典型 15W 三線圈方案（車載 / 桌面）
輸入：12V/2A
輸出：9V/1.66A（15W）
線圈：3×A28
協議：Qi 1.2.4 + 蘋果 7.5W + 三星 10W
保護：FOD、過壓、過流、NTC 過溫
