以DSP和FPGA技術為基礎的伺服控制系統設計詳解

在大型光電跟蹤設備中由于跟蹤算法復雜，分系統眾多，要求伺服控制模塊不僅精度高、速度快、可靠性強，而且要有豐富的外圍總線接口?？紤]可靠性，選用PCI04PLUS總線及CAN總線作為系統外部總線。PC104PLUS總線以針孔堆疊方式組成。具有結構緊湊、抗震性能好等優點，可以在惡劣的環境下正常工作，應用于工控機領域。其與PCI總線標準兼容，可用于中高速數據傳輸。CAN總線符合可嵌入式結構的先進設計思想。最早應用于汽車電子中，由于其良好的工業抗干擾能力，近幾年廣泛應用在工業控制和軍用裝備方面?？紤]精度和速度，主控制器選用TMS320F2812A芯片。其作為專用于電機控制方面的高端DSP產品，具有高速度、高精度等優點，廣泛應用于復雜伺服控制領域。以PC104PLIUS和CAN為總線接口，DSP為核心處理芯片，FPGA設計前端預處理電路及接口。此結構的伺服控制系統具有處理速度快、精度高、可靠性強等特點，并有良好的擴展性和兼容性。

1 系統構成

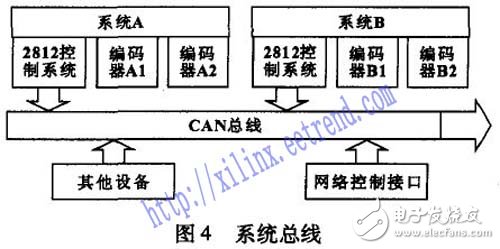

對于傳統工控機來說外設資源有限，必須擴展各種接口電路，控制程序復雜可移植性差。TMS320F2812A作為伺服控制的專用芯片運算能力強，外部資源有中斷控制、AD轉換、串口通訊等，非常適用于伺服控制。并且其集成了2個伺服運動控制事件管理器，把AB碼數據回饋、計時器、PWM波形產生集成于一個事件管理內，只需DSP的CUP簡單控制就可以實現閉環伺服控制。TMS320F2812A內核時鐘為150MHz，采用哈佛總線結構，處理速度較快。并且其總線資源豐富，除了傳統的串口總線和HIP總線外，還有區域網CAN總線，可以方便的嵌人整個系統，有很強的擴展性。

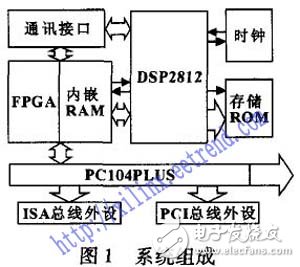

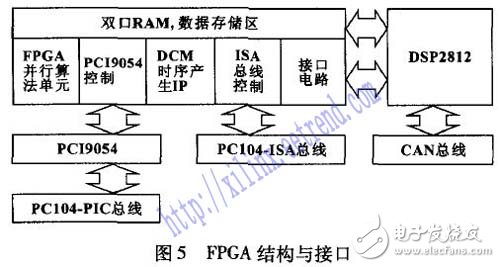

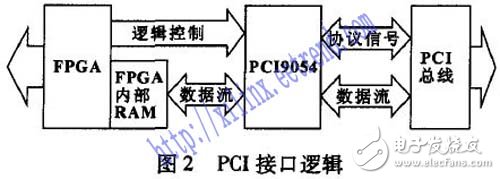

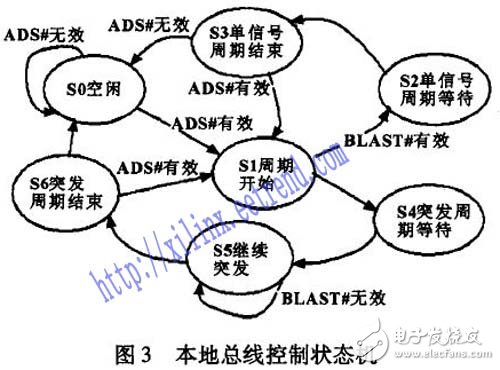

為了適應未來大型光電跟蹤設備伺服控制要求，整個系統應該具有較高的處理速度和可靠的外圍總線接口。在伺服控制模塊上采?。篜C104PLUS總線（低速ISA總線和高速PCI總線） +FPGA預處理+DSP核心處理器，這樣的結構可以滿足系統對處理速度和外圍接口的要求。此結構首先基于PC104PLUS總線，符合PC104總線標準，通用性強可以集成于工控機箱中。主控芯片TMS320F2812A保證伺服控制的速度和精度，并通過FPGA作為數據的預處理模塊，同時為其他系統預留通訊接口，具有擴展性強、適應性強的特點。系統組成如圖1所示。
