如圖8.17所示，本實例將用到FPGA內部的PLL資源，輸入FPGA引腳上的25MHz時鐘，配置PLL使其輸出4路分別為12.5MHz、25MHz、50MHz和100MHz的時鐘信號，這4路時鐘信號又分別驅動4個不同位寬的計數器不停的計數工作，這些計數器的最高位最終輸出用于控制4個不同的LED亮滅。由于這4個時鐘頻率都有一定的倍數關系，所以我們也很容易通過調整合理的計數器位寬，達到4個LED閃爍一致的控制。

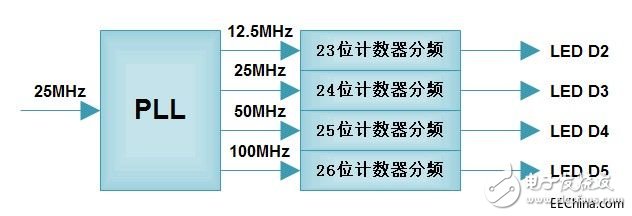

圖8.17 基于PLL分頻計數的LED閃爍功能框圖

cy4.v模塊代碼解析

先來看cy4.v模塊的代碼，它是工程的頂層模塊，主要做接口定義和模塊例化，一般不會在這個模塊中做任何的具體邏輯設計。

首先是接口部分，只有時鐘、復位和8個LED信號。

module cy4(

input ext_clk_25m, //外部輸入25MHz時鐘信號

input ext_rst_n,? ?//外部輸入復位信號，低電平有效

output[7:0] led? ? //8個LED指示燈接口? ?

);? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?

接著這里申明5個wire類型的信號，所有在不同模塊間接口的信號，在它們的上級模塊中都必須定義為wire類型，這里有4個不同頻率的時鐘以及由PLL的lock信號引出的復位信號sys_rst_n。

wire clk_12m5;??//PLL輸出12.5MHz時鐘

wire clk_25m;? ?//PLL輸出25MHz時鐘

wire clk_50m;? ?//PLL輸出50MHz時鐘

wire clk_100m;??//PLL輸出100MHz時鐘

wire sys_rst_n; //PLL輸出的locked信號，作為FPGA內部的復位信號，低電平復位，高電平正常工作

PLL是我們配置的IP核模塊，它需要在我們的代碼中例化，如下所示。

//-------------------------------------

//PLL例化

pll_controller??pll_controller_inst (

.areset ( !ext_rst_n ),

.inclk0 ( ext_clk_25m ),

.c0 ( clk_12m5 ),

.c1 ( clk_25m ),

.c2 ( clk_50m ),

.c3 ( clk_100m ),

.locked ( sys_rst_n )

);??

最后4個LED閃爍控制模塊的例化，它們的源碼都是led_controller.v模塊，但它們的名稱不一樣，分別為uut_led_controller_clk12m5、uut_led_controller_clk25m、uut_led_controller_clk50m、uut_led_controller_clk100m。這樣的定義方式最終實現效果不同于軟件的函數調用，軟件的函數調用只有一個函數，分時復用；而FPGA的這種代碼例化卻會實現4個完全一樣的硬件邏輯。當然了，這4個模塊還略有不同，就是兩個名稱中間的“#(n)”，n有23、24、25和26，這個是輸入到led_controller.v模塊的一個參數，大家別急，后面我們馬上就會提到它。

//-------------------------------------

//12.5MHz時鐘進行分頻閃爍，計數器為23位? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?

led_controller??#(23)? ?? ? uut_led_controller_clk12m5(

.clk(clk_12m5),? ? //時鐘信號

.rst_n(sys_rst_n), //復位信號，低電平有效

.sled(led[0])? ?? ?//LED指示燈接口? ?

);

//-------------------------------------

//25MHz時鐘進行分頻閃爍，計數器為24位? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ???

led_controller??#(24)? ?? ? uut_led_controller_clk25m(

.clk(clk_25m),? ???//時鐘信號

.rst_n(sys_rst_n), //復位信號，低電平有效

.sled(led[1])? ?? ?//LED指示燈接口? ?

);

//-------------------------------------

//25MHz時鐘進行分頻閃爍，計數器為25位? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ???

led_controller??#(25)? ?? ? uut_led_controller_clk50m(

.clk(clk_50m),? ???//時鐘信號

.rst_n(sys_rst_n), //復位信號，低電平有效

.sled(led[2])? ?? ?//LED指示燈接口? ?

);

//-------------------------------------

//25MHz時鐘進行分頻閃爍，計數器為26位? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ???

led_controller??#(26)? ?? ? uut_led_controller_clk100m(

.clk(clk_100m),? ? //時鐘信號

.rst_n(sys_rst_n), //復位信號，低電平有效

.sled(led[3])? ?? ?//LED指示燈接口? ?

);? ?? ?

//-------------------------------------? ?? ?? ?? ?? ?? ?? ?? ?? ?

//高4位LED指示燈關閉? ?? ?? ?? ?? ?? ?? ?? ?

assign led[7:4] = 4'b1111;? ?? ?? ?

endmodule

led_controller.v模塊代碼解析

led_controller.v模塊代碼如下，這里重點注意我們上面剛剛提到的輸入?yún)?shù)。在代碼中，有“parameter CNT_HIGH = 24;”這樣的定義，若是例化這個模塊的上層接口中不定義“#(n)”，則表示“parameter CNT_HIGH = 24;”語句生效，若是定義的“#(n)”中的n值與代碼中定義的24不同，那么以n為最終值。

module led_controller(

input clk,? ?? ?//時鐘信號

input rst_n,? ? //復位信號，低電平有效

output sled? ???//LED指示燈接口? ?

);? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?

parameter CNT_HIGH = 24;? ?//計數器最高位

//-------------------------------------

reg[(CNT_HIGH-1):0] cnt;? ?? ? //24位計數器? ?? ?

//cnt計數器進行循環計數

always @ (posedge clk or negedge rst_n)? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ???

if(!rst_n) cnt <= 0;? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?

else cnt <= cnt+1'b1;? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ???

assign sled = cnt[CNT_HIGH-1];? ?? ?? ?

endmodule
