關于時序工具的一些FAE解答：

問：你們的工具是否只提供所有輸入輸出管腳完全一致的時序約束？如tsu,th,tco,tpd的約束？如果不同管腳可以有不 同約束值，如何設置？

FAE：我們的工具提供的是時序分析功能，尚未提供時序約束功能，也就是說可以根據您輸入的值作為參考，計算出當前實現的各種時序信息與參考值的差距，但并不會根據輸入的值去做優化，所以也就不存在對不同管腳分別設置約束的功能了。

問：tco是指reg2pin的延時約束，tpd是指pin2pin的約束。而輸入管腳約束tsu和th值，具體含義我不是很 明白？比如說我希望輸入管腳的pin2reg延時為0-10ns，那么tsu和th如何設置？

FAE：tsu就可以理解為pin2reg的延時，它是信號從pin到FPGA內部第一個reg相對于這個reg的clock的setup time，而th就是相對這個clock的hold time，th一般不會有問題，需要關注的是tsu。

問：我嘗試用GUI做了一些時序約束，然后每次做時序分析都報錯：Error: T2000: (ice_run_sta) Run sta failed.  這是什么問題？

FAE：您的這個錯誤一般是sta設置上有什么問題，得具體分析工程。

今天終于拿到了最新3.2版本的軟件，安裝后，進行編譯，長達近10分鐘的placement讓我眉頭緊皺。后來從FAE處得知我拿到的是還未 release出來的中間版本，有問題在所難免。不說這個，回到主題上來，其實總感覺有些遺憾。FAE在之前的回答其實已經預示著這個國產FPGA與特權同學緣分已到盡頭。

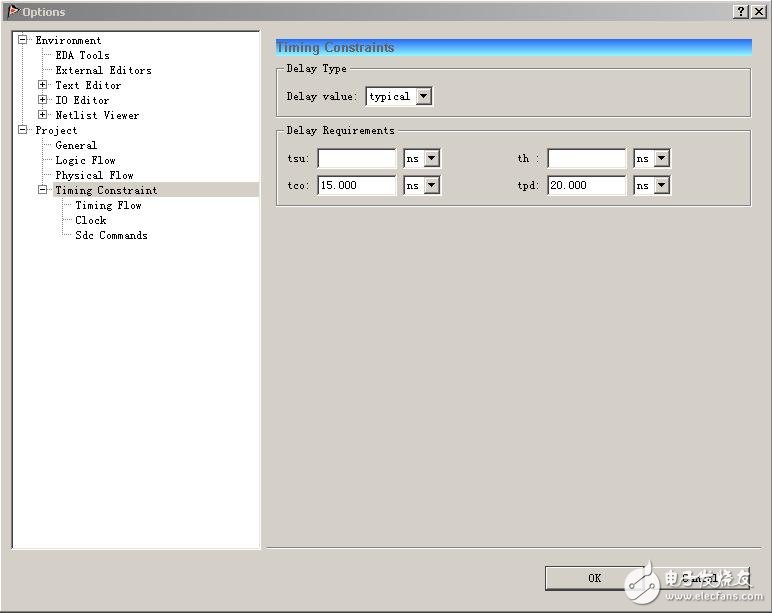

WHY？他們提供的時序分析工具根本算不上真正的時序分析工具，或者這么說，這個所謂的時序分析工具只能提供分析，而無法進行時序的約束和優化。即便他們的工程設置中也提供了如圖1的恐怕可以稱得上是最簡單的“時序約束”，但這個所謂的“時序約束”其實并沒有任何“約束”的作用。安裝“官方”的說法，它不能夠?qū)C合乃至布局布線起到任何影響，而不過是給報告中的路徑劃了一條水平線，報告中確實能夠體現出水平線上或下的狀態。

2011-5-25 11:42:12 上傳

下載附件 (39.85 KB)

圖1

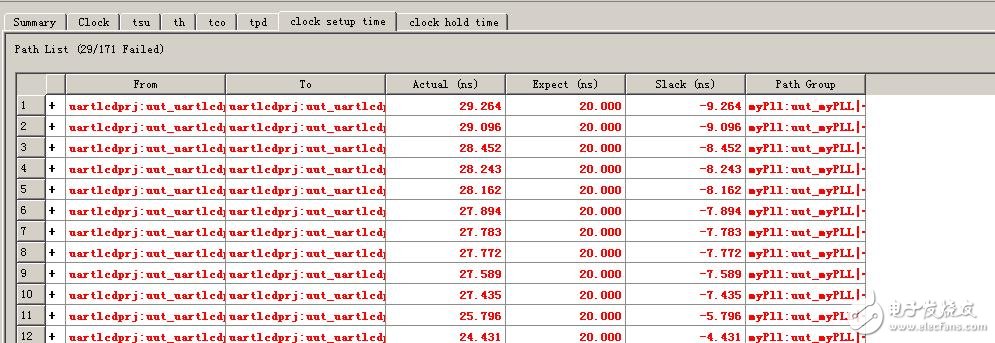

如圖2所示，很無奈的只是移植了一個SDRAM控制器外加一些其它邏輯，占去了總共1000個LE中80%的資源，然后只是約束了一個50MHz的工作時鐘，結果出來了20條false路徑。即便嘗試去試試用提供的僅有幾個對mapping或palcement&routing設置的優化，結果換來了更多的false。FAE也坦言，目前只能做些簡單的邏輯，跑個SDRAM等稍復雜的邏輯也就只能跑個二三十兆的樣子。

2011-5-25 11:42:13 上傳

下載附件 (96.26 KB)

圖2

幾天的試用，雖然以國產FPGA的性能問題而告夭折。雖然還顯稚嫩的開發工具、差強人意的器件性能多少讓人有些失望，但至少?gòu)哪撤N程度上讓特權同學改變了對國產的一些偏見。其實，如果Agate Logic能夠持續這種開發熱情，不斷的改進，假以時日，相信他們會成為“中國的Altera”、“中國的Xilinx”。
