VHDL和Verilog是用于描述可綜合數字硬件的兩種主流語言。但我們不應忘記，它們最初可不是為了這個目的創建的，而是為了模擬和歸檔。這個事實加之許多其它語法弱點，引發了許多問題，比如設計參數化能力弱；設計可重用性差；代碼冗長、方法繁復；以及使可綜合和不可綜合特征之間的邊界模糊不清。為了應對這些限制和問題，一些新的替代解決方案已經出現，如Bluespec、Chisel、CλaSH、Migen、MyHDL和SpinalHDL等。

以不同方式描述硬件

與VHDL和Verilog一樣，SpinalHDL可用于通過定義寄存器和門來描述硬件，SpinalHDL不使用眾所周知的事件驅動范式來描述硬件（如VHDL和Verilog），而是使用專為此目的設計的語法。這允許在其聲明中區分組合信號與寄存器，并通過定義規則來描述硬件行為。這意味著信號和寄存器可以在相同的條件語句中分配，而這對于“事件驅動”替代方案是不可能的（見圖1）。

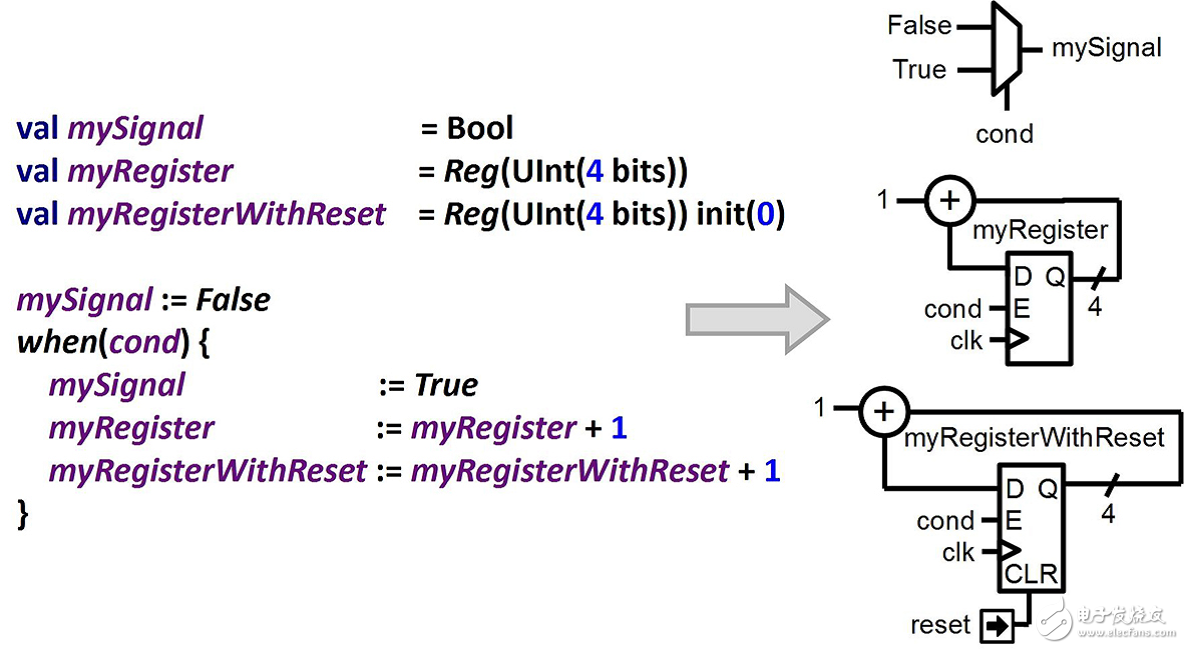

圖1：簡單的硬件描述。

語言的所有語法都可用于硬件描述，語法可分為兩類。一類是：通過使用專用類型顯式（explicitly）定義可綜合硬件；另一類是：可用于闡述硬件結構，例如實例循環、功能和類。除此之外，SpinalHDL編譯器將執行許多檢查，以確保用戶設計是合法的，例如：是否缺少組合循環；所有組合分配的完整性、以避免不必要的閂鎖指推（inferring unwanted latche）；跨時鐘域連接的合法性等——這使得SpinalHDL用起來很安全。

但SpinalHDL與VHDL和Verilog的主要不同是其嵌入到通用語言（Scala）中這一事實。由于這種方法，我們得到一個“Meta HDL”，其中高層級部分（類、動態陣列、字典。。.）可用于通過算法手段生成可綜合的硬件描述。這提供了非常高的表現力來描述靈活和可重復使用的硬件。實際上，正是它使SpinalHDL有能力以面向?qū)ο蠛凸δ苄?a href="http://m.makelele.cn/v/tag/1315/" target="_blank">編程的方式來操縱所描述設計的每一個元素；它與一個有能力的標準庫結合起來，從而在元硬件描述和闡述能力方面獲得了出乎意料的能力，遠超VHDL、Verilog和SystemVerilog所能（見圖2）。

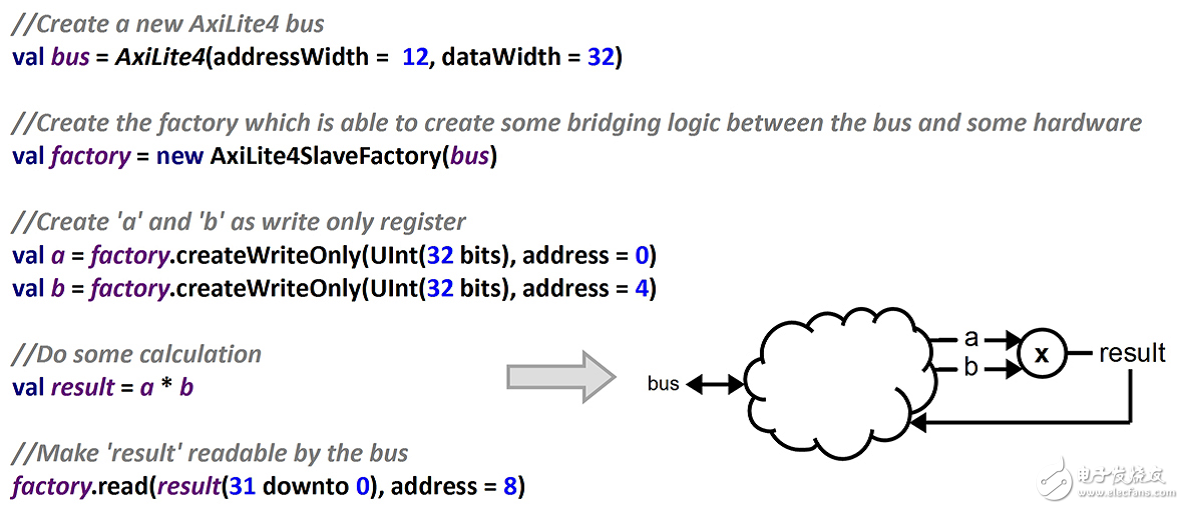

圖2：使用抽象實現寄存器庫（register bank）。

SpinalHDL編譯器能夠?qū)⒂脩艟帉懙挠布枋鲛D(zhuǎn)換為人類可讀和可綜合的VHDL/Verilog網表（正如大多數原理圖輸入工具貫穿所用），這使得它已經與行業中使用的大多數EDA工具兼容。

此外，目標語言/EDA工具不須本地支持Spinal-HDL提供的所有高級功能（例如類型和數據結構參數化），在被解壓縮/展開到生成的VHDL/Verilog網表前，在SpinalHDL編譯器內部得以支持、解決（見圖3）。

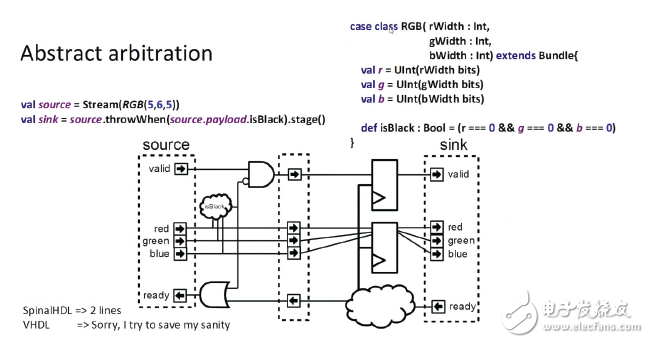

圖3：仲裁管道的實現。

未來展望

作為這些概念的現實演示者，我們使用SpinalHDL實現了一款名為“Pinsec”的小型SoC，它集成了RISC-V CPU、SDRAM控制器、嵌入式RAM、GPIO、定時器、UART、VGA和JTAG調試接口，由AXI4和APB3互連全部連接在一起（見圖4）。

圖4：Pinsec SoC框圖。

該演示表明，可非常容易地實現設計的頂層，特別是在涉及總線互連的參數化和實例化時。與傳統方法不同，SpinalHDL只需幾行代碼就能搞定，從而大大提高了可讀性和生產率。例如，將新外設連接到APB互連只需要一行參數化代碼（見圖5）。

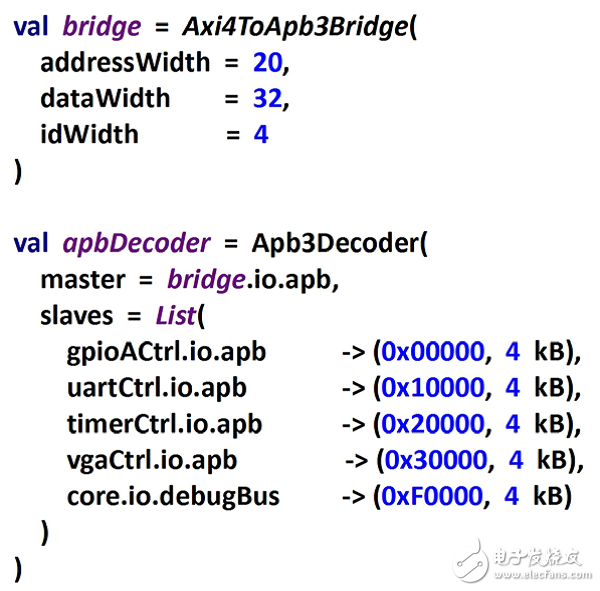

圖5：Pinsec的總線橋和所有APB3總線構造的頂層實例化。

另一個有趣的演示是RISC-V CPU（名為VexRiscv）的第二次迭代，演示了使用SpinalHDL的先進元硬件描述功能帶來的增益。首先，CPU頂層是一個空白骨架，它只提供一些闡述服務、作為信號通過各階段的自動流水線、以及各階段的仲裁接口。

與一個允許在CPU頂層注入硬件的插件注冊系統相結合，該方法支持——可以具有相同功能的多個變體、而無需將其集成到CPU代碼中的——非常靈活的CPU架構。插件可從最簡單的事情（例如程序計數器或整數ALU）到最復雜的操作（例如通過L1緩存的加載和存儲支持）。

插件之間的合作也可能非常復雜。例如，所有插件都可以發布新的指令操作碼，以及如何由指令解碼器進行解碼。

然后，指令解碼器將使用與SpinalHDL元硬件功能相結合的Quine-Mc Cluskey算法來生成最小指令解碼邏輯。

結論

使用SpinalHDL是改變數字硬件設計愿景并實現真正工程化的一種體驗。憑借其所有功能，它允許芯片設計人員描述優雅和可重復使用的硬件，而沒有通常使用的HDL（如VHDL、Verilog甚至System-Verilog）的繁瑣和限制。它也證明了使用軟件工程技術在生成的RTL中沒有任何開銷就可詳細描述硬件結構的可行性和收益。該語言及其參考編譯器也是完全免費和開源的。

最后，請注意：上述示例中使用的所有功用和類，如Stream、RGB、隊列、Apb3Decoder、AxiLite4和AxiLite4SlaveFactory都不是Spinal-HDL語言中提供的功能，而是由標準庫使用其常規語法提供。換句話說，可以通過實現新的庫、抽象層和可從根本上改善硬件描述表現力的工具來擴展語言本身；也可在不忽視抽象硬件的條件下、通過引入新的概念來擴展語言（因?yàn)檫@些庫仍然在RTL域內實現）。
