2.2 脈沖壓縮原理

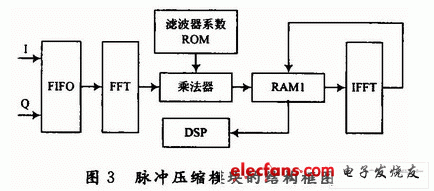

　　脈沖壓縮模塊包括FFT、與IFFT單元、復數乘法單元以及存儲單元，其結構框圖如圖3所示。其中，F(xiàn)FT和IFFT單元是通過復用Xilinx公司提供的快速傅里葉變換IP核來實現的，而硬件乘法器則為復乘提供了解決途徑。

　　采樣數據首先存入FIFO中進行全局緩存，然后FFT單元從FIFO中讀取采樣數據，緊接著進行FFT運算，結果在流水輸出時直接與匹配濾波器系數相乘，并將運算結果寫入塊RAMl中，最后IFFT單元從塊RAMl中讀取復乘后的數據進行IFFT（復用FFT運算IP核）運算，結果寫入塊RAMl后發送中斷信號，等待DSP讀取。

　　2.2.1 FFT處理單元的硬件復用

　　在系統中FFT處理單元通過使用軟核FastFourierTransform.v3．O來實現的。該IP核提供3種結構選擇。

　?。?）管線級，數據流水I／0。這種結構將若干基-2蝶形單元級聯起來，使得數據的輸入、計算、輸出可以流水進行，從而可以達到很高的處理速度，但資源消耗較大；

　?。?）基-2，最少資源消耗。這種結構采用單個基-2蝶形單元對輸入數據進行變換，運算消耗的時間較長；

　?。?）基-4，突發I／O；這種結構采用單個基-4蝶形單元對輸入數據進行變換，并利用塊RAM來存儲旋轉因子，占用系統資源較少，在1個PRT內可以完成脈壓結果的輸出，從而在資源和速度這兩者之間達到很好的平衡，也是設計中實際采用的結構。

　　FFT處理單元主要包括2個過程：數據I／O和運算過程，但兩者不是流水執行的。FFT啟動信號有效后，數據開始進行裝載，裝載完成后開始進行FFT運算；等待運算結束后，結果才可以輸出。在運算過程中，不發生數據的裝載或輸出。

　　在數字設計中，F(xiàn)FT和IFFT處理單元時可以采用相同的結構來實現的。具體的方法是：在做IFFT運算前，先交換輸入數據的實部和虛部，然后送入FFT處理單元按照FFT的結構進行運算，并交換FFT運算結果的實部和虛部，最后除以運算點數N，就可以得到IFFT的運算結果。

　　該IP核基于上面的方法同時具有進行IFFT運算的功能，通過實時配置端口FWDINV上的電平可以實現復用，分別完成FFT和IFFT運算。在FPGA設計中，利用結構復用減少邏輯單元塊，不僅可以節約系統資源，而且能夠減少結構間的硬連線及傳輸線時延，有利于提高系統的工作頻率。

　　2.2.2 脈沖壓縮模塊的時序設計

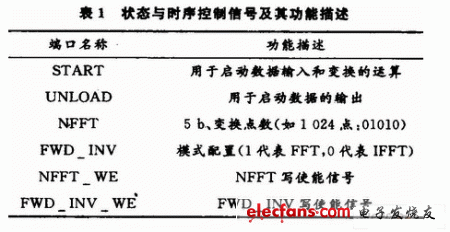

　　由于FFT和IFFT的邏輯運算功能已經在IP核中實現，因此時序設計便顯得尤為重要。在FFT（或IFFT）運算單元中，主要的狀態與時序控制信號及其功能描述如表1所示。
