0 引言

　　隨著以太網技術應用的日益普及，工業現場的儀器儀表、數據采集和控制設備以及家庭電器設備也日趨網絡化，各種網絡相關的系統設備對以太網接口技術的要求也越來越高。在進行以太網接口電路設計時，很多應用場合尤其是手持式網絡設備需要考慮低功耗設計，加之近年來Multimedia SoC有向封裝小型化發展的趨勢，減少芯片引腳數目的最佳方法即是采用串行接口，通常是采用SPI接口，這就要求選用合適的以太網控制器芯片。Asix 電子的以太網控制器AX88796C 不但具備低功耗的特性，而且支持SPI總線及Non-PCI總線，可兼容多種微處理器。

　　1 低功耗以太網控制芯片AX88796C

　　AX88796C 是一款針對嵌入式及工業以太網應用的網絡控制芯片，功耗低、引腳數少，并支持可變I/O工作電壓的SPI或Non-PCI接口。AX88796C 采用符合業界標準的8/16 位類SRAM 或地址/數據總線復用接口，可與各類常用或高階的微控制器直接相連，而無須添加任何外部邏輯線路。此外，AX88796C 還針對具備SPI主機側接口的微處理器，提供一組可選的SPI 從機接口來簡化硬件連接。AX88796C 內置符合IEEE 802.3/IEEE 802.3u規范的10/100M 以太網物理層（PHY）及媒體訪問控制器（MAC），集成14 KB SRAM 網絡封包緩沖，以高效率的方式進行封包的儲存、檢索與修改。

　　AX88796C還具備先進的電源管理、高性能封包傳輸模式、IPv4/IPv6 封包校驗和承載引擎、IEEE 802.3x 背壓流量控制及線纜交叉自適應（HP Auto-MDIX）等特性。AX88796C支持兩種工作溫度范圍，包括商業規格0~70 ℃以及工業規格-40~85 ℃，僅64引腳的小封裝尺寸可大幅減少所需PCB 空間。在應用方面，AX88796C的驅動程序非常易于編制，工程師可容易且快速地將其移植到各類嵌入式系統中。

　　1.1 AX88796C的特性

　　1.1.1 具備高性能Non-PCI接口

　　AX88796C 支持8/16 b 類SRAM 主機側接口，容易與常見的嵌入式MCU 如MCS-51 系列、Renesas 系列等常用微處理器直接連接。

　　在類SRAM 主機側接口上支持Slave-DMA機制以減少CPU 的負荷并支持突發數據讀寫模式，以滿足高性能的應用需求。

　　I/O 接口支持可變工作電壓（1.8/2.5/3.3 V）和可編程電流驅動能力（4/8 mA）。

　　AX88796C配備了可編程定時器的中斷引腳。

　　1.1.2 具備高性能SPI接口

　　針對具備SPI 主機側接口的CPU，可通過SPI 從接口接入。其支持SPI 計時模式0 和3，最高時鐘頻率40 MHz，支持可變工作電壓及可編程驅動能力。

　　AX88796C支持可選的Ready信號，用于SPI封包收發流量控制。

　　1.1.3 集成單芯片快速以太網MAC/PHY 控制器

　　AX88796C內置14 KB的SRAM用于封包緩沖。提供IPv4/IPv6封包校驗和承載引擎，以減輕CPU的負荷，支持IPv4 IP/TCP/UDP/ICMP/IGMP、IPv6 TCP/UDP/IC-MPv6 封包校驗和的產生和核對。

　　AX88796C 支持VLAN 匹配過濾。集成10BASE-T/100BASE-TX（雙絞線模式）快速以太網MAC/PHY 收發器，兼容IEEE 802.3/802.3u規范。支持交叉線自動偵測及切換（HP Auto-MDIX）。在全雙工模式下支持IEEE802.3x流量控制，半雙工模式下支持背壓流量控制。支持自動輪詢PHY狀態。支持10/100 Mb/s N-way自動協商機制。

　　1.1.4 具備先進的電源管理功能

　　AX88796C 支持動態電源管理以節省在空載或低負載狀況下的功耗。支持極低功耗下等待網絡遠程喚醒的睡眠模式。喚醒事件包括網絡鏈接狀態變動、收到Magic封包、收到Microsoft Wakeup封包或通用I/O 引腳觸發。支持Protocol Offload（ARP & NS），用于Win-dows 7 網絡電源管理。在WOL 模式及Remote WakeupReady模式下，支持完整的I/O引腳隔離，以減少non-PCI和SPI接口上的漏電流。

　　AX88796C 除具備以上特性外，還可選外接E2PROM，以儲存MAC地址；支持四個通用I/O引腳，其中兩個支持Wake-On-LAN ;可提供可編程LED引腳，用于顯示網絡狀態，支持可變I/O工作電壓和可編程的電流驅動能力；集成電壓轉換器、25 MHz晶體振蕩電路和上電復位電路；在采用25 MHz 晶振時可提供多種時鐘（25 MHz、50 MHz或100 MHz）輸出，也可支持外部時鐘輸入（25 MHz）。

　　1.2 AX88796C的結構及接口

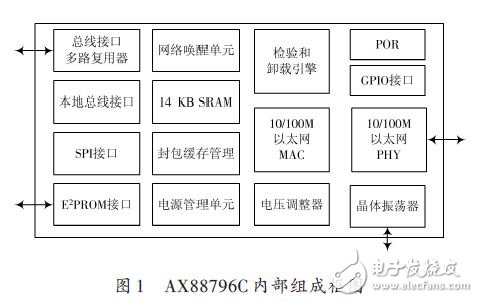

　　AX88796C內部組成框圖如圖1所示，從圖1中可以看出，以太網控制芯片AX88796C 除集成了常見的網絡相關組件外，還集成了與處理器連接的總線復用器及與E2PROM 連接的E2PROM 等接口，總線復用器通過SA0-4、SD0-15、CSn、WRn、RDn、IRQ等端口連接SPI總線及本地局部總線，E2PROM接口通過EE-DIO、EECS、EECK 等端口與外部E2PROM 相連；與網絡相連相關的端口為TPO+、TPO-、TPI+、TPI-等，該端口支持交叉線自動偵測及切換（HP Auto-MDIX）的功能。

　　2 接口電路的設計

　　AX88796C支持可變I/O工作電壓的SPI或Non-PCI接口，可以靈活選用不同的微處理器進行以太網接口的電路設計。

　　2.1 采用Non-PCI總線的接口電路

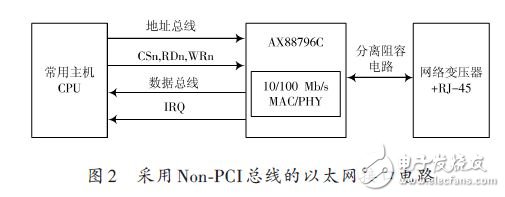

　　采用Non-PCI總線的以太網接口電路如圖2所示，微處理器與AX88796C 采用8 位或16 位Local Bus 或Non-PCI總線連接；而網絡接口一側，AX88796C通過分離阻容電路與網絡變壓器連接，最后通過RJ-45接口連接至以太網。

　　2.2 采用SPI總線的接口電路

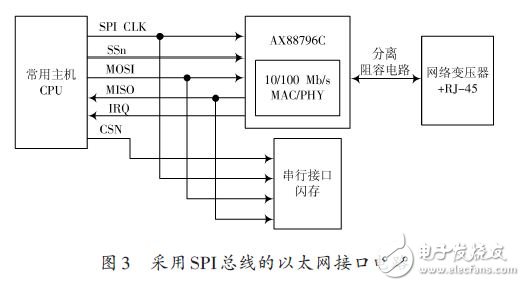

　　采用SPI總線的以太網接口電路如圖3所示，微處理器與AX88796C 采用SPI 總線連接，AX88796C 使用SPI CLK、SSn、MOSI、MISO、IRQ 等端口與微處理器連接，其中SPI CLK、MOSI、MISO 三個端口復用后結合CSn 端口連接串行接口閃存；而網絡接口一側，AX88796C依然通過分離阻容電路與網絡變壓器連接，最后通過RJ-45接口連接至以太網。

　　2.3 方案設計中的注意事項

　?。?）AX88796C 內嵌的以太網PHY 可以與1CT:1CT 匝數比的網絡變壓器配合，如帛漢LU1S041X LF（匝數比1CT:1CT，雙絞線交叉自適應）工業級網絡變壓器。

　?。?）AX88796C支持16 b的E2PROM，可選用93C56/93C66，同時AX88796C支持多種電壓（3.3 V/2.5 V/1.8 V）IO，在使用E2PROM時需要合理選擇。

　　（3）AX88796C 外接晶體后其振蕩頻率要求滿足25 MHz+50 ppm，若超出該范圍，可通過微調晶體旁的電容值進行修正。

　?。?）在使用AX88796C進行嵌入式以太網接口電路時，其PCB 電路板至少要采用4層板設計，這樣做可以有效地降低潛在的EMI電磁干擾。

　　3 結語

　　本文以以太網控制芯片AX88796C為核心，提出一種以太網接口電路的設計方案，通過靈活的總線連接方式可兼容多種的微處理器，相對于AX88796L、AX88796及AX88796B具有低功耗等特性，可廣泛應用于網絡家電、大樓/家庭自動化、工業控制、安防系統、遠程監控管理等領域，如POS終端機、RFID 讀卡器、多功能打印機、網絡攝影機、IP 語音、IP 機上盒、數字錄放機、DVD錄放機、數字媒體轉接器及IP電視。
