通用串行總線(USB)是個人計算機(PC)通過電纜與外設實現通信的常用方法。某些應用中，需要隔離USB通信以滿足安全要求，或中斷接地環路。遺憾的是，隔離任務不易完成，因為USB電纜上有雙向數據流。本文將討論這個問題，并探討實現易于使用的隔離式USB方案面臨的其他挑戰，最后對解決方案進行比較。一個理想的“透明”解決方案能將隔離對系統的影響降至最低，目前我們就可以提供這種解決方案。本文討論的內容針對USB 2.0，支持三種數據速率： 1.5 Mbps(低速)、12 Mbps(全速)和480 Mbps(高速)。為簡便起見，將詳細探討12 Mbps的情況，但示例中的很多原理同樣適用于其他速度。

USB基礎知識

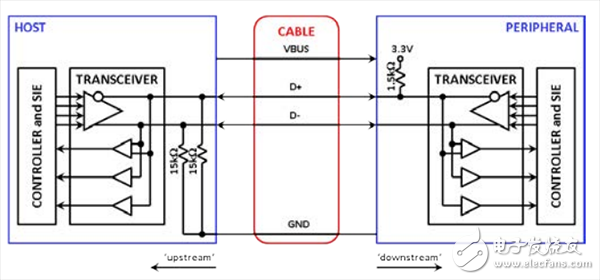

USB廣受歡迎的一個原因是它具有簡單的4線式接口，能夠為外設供電，并在外設與PC之間提供串行數據鏈路。圖1顯示標準的USB連接。VBUS和GND線提供5 V電源和接地，而D+和D–則承載數據。信號發送方式為雙向半雙工，表示數據可在任一方向沿電纜傳輸，但任意特定時刻最多只有一個發送器主動驅動電纜。通信期間，USB發送器驅動差分或單端狀態至D+和D–。數據以分組的形式進行組織，并采用特殊信號序列表示分組開始和分組結束。有時總線處于空閑狀態，也就是說沒有激活任何發送器，此時連接電纜D+和D–端點的電阻將建立“空閑”總線狀態?？臻e狀態協助對分組之間的總線進行初始化。它們還用來向主機指示外設的連接與斷開狀態，以及外設所需要的通信速度(1.5 Mbps、12 Mbps或480 Mbps)。

隔離總線主機和外設的方法

現在，請想象一下主機和外設的電氣隔離。如[1]所述，隔離柵的位置可以有數個選項。無論哪種情況，都應隔離多個信號，并且信號的運行速度可能較快，或者信號可能是雙向的。這取決于在何處進行隔離。這使得基于分立器件構建的解決方案變得更為復雜。完整的物料清單可能更長，并且有可能很難找到完全滿足信號傳送要求的分立器件。

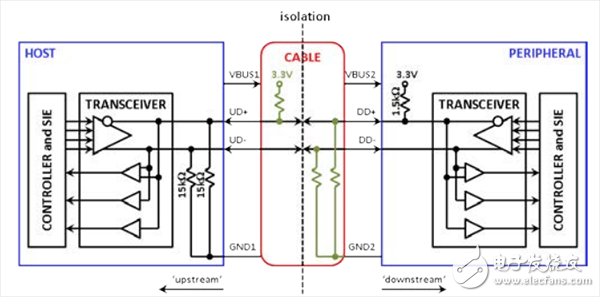

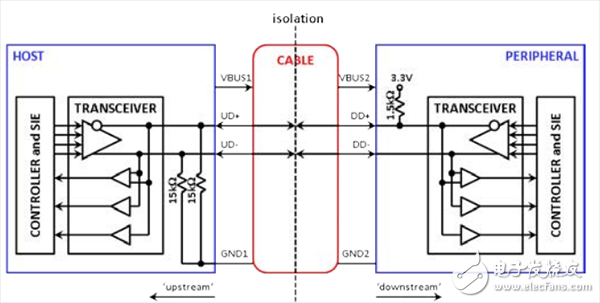

一種可能的隔離方法如圖2a所示。圖中，虛線表示隔離在理論上將USB電纜分割。D+和D–的狀態信息可以跨越隔離柵，但電流不能。GND1節點(上游的接地基準)現在與GND2節點(下游的接地基準)相互分離。不幸的是，隔離使主機無法“看到”下游的上拉電阻，而外設無法“看到”上游的下拉電阻。因此，需要使用一些額外的電阻，如圖2b所示，以便跨越隔離模仿相應連接。在這個“透明”概念中，主機與外設之間的通信方式和圖1中的非隔離式連接十分類似。透明的USB隔離器元件可方便地插入收發器和USB電纜之間，并使用隔離電源。原本設計用于非隔離式應用的主機和外設可方便地連接USB隔離器并交換標準USB信號，無需大幅改動設計。

這種方法非常有吸引力，只要此概念可以真正實現，但需克服一些挑戰。例如，獨立的光電耦合器或數字隔離器通常不提供兼容USB的驅動特性，也不支持雙向半雙工通信方式。很多光電耦合器無法在12 Mbps或更高速率工作，并且具有較高的傳播延遲和時序誤差，不符合USB 2.0時序要求。后面還將提到其他問題。

目前，我們先討論不透明的替代方案，如[1]中所述的方案。這些解決方案將隔離放在主機或外設的硬件內部，而不是通過隔離平分USB電纜。這樣可以放在USB收發器和串行接口引擎(SIE)之間，或者SIE和USB控制器之間。如此，便可以采用獨立的通用隔離器來隔離單向數字邏輯信號。然而，這樣做有幾個缺點。首先，必須定制USB收發器或控制器硬件，才能插入隔離元件?？赡苓€需要額外的
微控制器代碼或修改USB驅動器軟件。這將會為系統設計人員帶來額外的工作量，并顯著增加所需的電路板空間，因為這些解決方案非常復雜，要用到多個器件。另一個不足之處是，這樣可能會導致總數據吞吐速率的下降，因為數據現在通過USB收發器和單獨隔離的串聯組合方案發送。隔離方案可能增加與編碼和解碼為另一種串行格式(如SPI)有關的延遲，或者增加與低速或隔離元件的非精確時序有關的延遲。

雖然存在這些缺點，但這類解決方案是在無法解決透明USB隔離器部署難題時的唯一可行方案?，F(xiàn)在可以采用透明解決方案了。本文的余下篇幅將描述一個完全符合要求的示例。

透明USB隔離器要求

一個USB隔離器系統必須滿足一些要求，以實現完全的“透明”工作：

1. 它必須驅動UD+、UD–、DD+和DD–，驅動方式與標準USB收發器相同，并實際包含兩個USB兼容收發器，分布在隔離柵兩側(圖3)。

2. 它必須管理USB電纜上的雙向通信，確保其收發器在適當?shù)臅r候進行發送和接收，并精確重現所有驅動和空閑狀態。若要精確重現空閑狀態，它必須在其上游側配置上拉電阻，以模擬連接下游外設的上拉電阻狀態。它在下游側也需配置下拉電阻。必須監控總線上表示總線空閑、分組開始和分組結束的信號，以便正確響應這些狀況。

3. USB隔離器內部的信號隔離器元件必須跨越隔離柵正向和反向傳輸D+和D–數據。如果信號隔離器是單向的(通常如此)，則USB隔離器系統需要多個隔離通道，其中某些通道沿下游方向傳輸，另一些通道則相反，沿上游方向傳輸。

4. 信號隔離器必須以精確時序快速運行，以便支持所需的USB信號速度，并滿足USB傳播延遲和時序誤差要求。

5. USB隔離器的每一側都應支持5 V或3.3 V電源提供的功率。如果提供5 V電源，那么隔離器應當獲得適合為該側USB收發器供電的3.3 V調節電源。如果電源為3.3 V，那么隔離器可利用它來直接為USB收發器供電，并旁路其調節器。

透明USB隔離器的實現

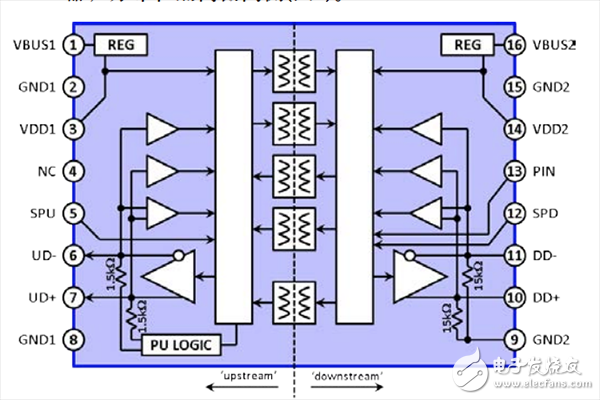

ADI的ADuM4160 USB數字隔離器2滿足全部要求，采用16引腳SOIC封裝。原理框圖如圖3所示。它包含一對USB收發器、5個基于iCoupler?的數字隔離通道、控制邏輯以及2個“智能調節器”。它還集成1.5 kΩ上游上拉電阻，以及15 kΩ下游下拉電阻。

其USB收發器由簡化控制器控制，后者無需完全解碼并分析數據分組即可支持隔離功能。它能監控UD+、UD–、DD+和DD–，使信號指示總線空閑、分組啟動和分組結束，并利用它們正確使能或禁用USB發送器，并忽略分組數據內容。若將下游分組數據從主機傳輸至外設，則會激活圖3中的兩個高位隔離通道，這與上游USB接收器和下游USB發送器相同。數據從UD+/UD–復制到DD+/DD–。分組結束時，檢測分組結束序列，禁用所有USB發送器，允許總線進入空閑狀態。如果外設隨后開始傳輸上游分組數據，則USB隔離器檢測分組啟動序列，使能第三和第四條隔離通道以及上游USB發送器，并將數據從DD+/DD–復制到UD+/UD–，直到分組結束。然后，總線再次返回空閑狀態，所有發送器關斷，等待新數據到達。

ADuM4160使用第五條隔離通道交流下游側控制線路的狀態3，該控制線路激活一個集成在上游側的上拉電阻，使得下游端口能夠控制上游端口何時連接USB總線。該引腳可以連接到外設上拉電阻、一條控制線路或VDD2引腳，具體取決于何時執行初始總線連接。將引腳與外設的上拉電阻相連可讓上游上拉電阻模擬其狀態，同時讓ADuM4160的下拉電阻模擬所連接主機的狀態。所有活動與空閑狀態均從隔離的一側復制到另一側。

隔離通道是采用芯片級變壓器的數字隔離器，可實現隔離通信。所有通道均可在100 Mbps以上工作，輕松支持12 MbpsUSB“全速”數據。單芯片內集成所有通道可使能針對時序的嚴格控制，實現滿足USB時序要求的低時序誤差。ADuM4160產生的總傳播延遲等于標準USB集線器產生的延遲。空閑總線的靜態功耗低于USB限值。

智能調節器支持上文第5條要求中的電源選項，無需用戶特別控制4。若要采用5 V為USB隔離器的一側上電(如上游側)，則應將5 V電源連接適當?shù)腣BUS引腳(如VBUS1)，而VDD1不連接。當傳感器檢測到電壓施加于VBUS1而非VDD1時，將激活3.3 V調節器，為VDD1上電。

若要轉而采用3.3 V上電USB隔離器的一側(如下游側)，則3.3 V電源應同時連接VBUS2和VDD2。當傳感器檢測到電壓同時施加在兩個引腳上時，將禁用片內調節器，以便直接使用外部3.3 V電源。

結論

“透明”USB隔離器理論上可隔離平分USB電纜，現可輕松用于原本針對非隔離式應用設計的USB硬件。與此相反，在主機或外設硬件內實現隔離則要求對硬件進行較大的更改，有時甚至可能降低USB性能。使用分立器件(比如現成的通用隔離器)完成透明方案難度很大。然而，最新的集成式解決方案(如ADuM4160)通過便利的單一封裝解決了這些難題，極大地簡化了USB應用中實現隔離的過程。

參考文獻

[1] Hauck，Lane. “Isolating USB.” EDN Magazine，July 2006.
[2] Information on ADuM4160，iCoupler digital isolators，
and other Analog Devices products can be found at

[3] U.S. Patent #8432182.
[4] U.S. Patent #8564327.
