什么是地址總線？

　　在單片機內部或者外部存儲器及其它器件中有存儲單元，這些存儲單元要被分配地址，才能使用，分配地址當然也是以電信號的形式給出的，由于存儲單元比較多，所以，用于地址分配的線也較多，這些線被稱為地址總線。地址總線（Address Bus）是一種計算機總線，是CPU或有DMA能力的單元，用來溝通這些單元想要訪問（讀取/寫入）計算機內存組件/地方的物理地址。

　　地址總線操作過程：

　　地址總線一個操作過程是完成兩個模塊之間傳送信息，啟動操作過程的是主模塊，另外一個是從模塊。某一時刻總線上只能有一個主模塊占用總線。

　　總線的操作步驟：主模塊申請總線控制權，總線控制器進行裁決。數據傳送的錯誤檢查：主模塊得到總線控制權后尋址從模塊，從模塊確認后進行數據傳送。

　　總線定時協議：定時協議可保證數據傳輸?shù)碾p方操作同步，傳輸正確。定時協議有三種類型：

　　同步總線定時：總線上的所有模塊共用同一時鐘脈沖進行操作過程的控制。各模塊的所有動作的產生均在時鐘周期的開始，多數動作在一個時鐘周期中完成。

　　異步總線定時：操作的發生由源或目的模塊的特定信號來確定?？偩€上一個事件發生取決前一事件的發生，雙方相互提供聯絡信號。

　　總線定時協議

　　半同步總線定時：總線上各操作的時間間隔可以不同，但必須是時鐘周期的整數倍，信號的出現，采樣與結束仍以公共時鐘為基準。ISA總線采用此定時方法。

?

　　數據傳輸類型：分單周方式和突發（burst）方式。單周期方式：一個總線周期只傳送一個數據。數據傳輸類型：突發方式：取得主線控制權后進行多個數據的傳輸。尋址時給出目的地首地址，訪問第一個數據，數據2、3到數據n的地址在首地址基礎上按一定規則自動尋址（如自動加1）。

　　地址總線驅動：

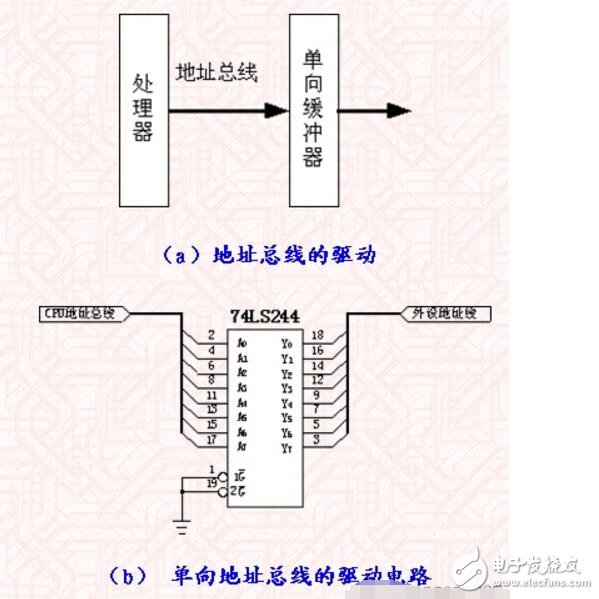

　　對于微處理器，地址信號是輸出信號，它的作用是選擇存儲器或I/O接口的地址。當一個系統有較多的存儲器單元或I/O接口需要選擇時，需要地址信號提供較大的驅動能力，如所需的驅動能力大于微處理器的輸出能力時，應對地址信號加驅動電路。地址總線的驅動如圖2（a）所示，常用的器件有圖2（b）所示的74LS244，它是一個單方向的緩沖器，能提供12 mA的電流驅動能力。其使能控制端為-G，當-G= 0時，電路的輸出有效，當-G=1時電路的輸出為高阻態。
