汽車 LED 照明的設計參數

　　為了確保最佳性能和長的工作壽命，LED 需要一個有效的驅動電路。這些驅動器 IC 必須依靠條件苛刻的汽車電源總線工作。而為了保持 LED 更長的工作壽命，設計時要求不能超過 LED 電流和溫度限制。

?????? 汽車行業的主要挑戰之一是，克服汽車電源總線上要求苛刻的電氣環境，其主要的挑戰是瞬態情況，如大家熟知的負載突降和冷車發動。負載突降情況指的是，在交流發電機仍然在給電池充電時，電池電纜斷開。這可能在電池電纜松動而汽車正在行駛時、或者在電池電纜斷裂而汽車正在行駛時發生。這種電池電纜的突然斷接可能產生高達 40V 的瞬態電壓尖峰，因為交流發電機試圖給一個已經斷接的電池充滿電。交流發電機上的瞬態電壓抑制器通常將總線電壓箝位到約 36V，并吸收大多數電流浪涌。不過，交流發電機下游的 DC/DC 轉換器要承受這些 36V 至 40V 的瞬態電壓尖峰，要確保這些轉換器在發生這種瞬態事件時不被損壞，而且輸出電壓穩定，可以在外部用不同的可替換保護電路實現，如常被選用的瞬態電壓抑制器，但這些方面將增加成本和重量并占用空間。

　　“冷車發動”指的是汽車引擎處于寒冷或冰凍溫度一段時間后發生的情況。引擎機油變得極黏稠，需要引擎啟動器提供更大的扭轉力，這反過來又從電池吸取了更大的電流。這種大電流負載可能在點火時將電池/主總線電壓拉至低于 4.0V，之后一般返回到標稱的 12V。

　　目前，有一種新的解決方案可以幫助擺脫這種困境,凌力爾特公司推出 LT3599 ，能夠在出現這兩種情況時不被損壞，并調節一個固定的輸出電壓。該器件 3V 至 30V 的輸入電壓范圍和 40V 的瞬態保護使其適合于汽車環境。甚至當 VIN 高于 VOUT 時 (這種情況可以在 36V 瞬態時發生)，LT3599 仍將調節所需的輸出電壓。

　　大多數 LCD 背光照明應用需要 10 W 至 15W 的 LED 功率，LT3599 可滿足該功率需求，且它能夠?qū)⑵嚳偩€電壓 (標稱 12V) 提高至44V，以驅動多達 4 個并聯的 LED 串 (每串含有 10 個串聯的 100mA LED)。圖 2 顯示了 LT3599 驅動 4 個并聯 LED 串的原理圖，每串都由 10 個 80mA 的 LED 組成，總共提供 12W 功率。

　　LT3599 采用一種自適應反饋環路設計，該設計調節輸出電壓至略高于 LED 串的最高電壓，這最大限度地降低了鎮流電路中損失的功率，從而優化了效率。圖 3 說明了 LT3599 的效率，其效率可達 90%，從而無需任何散熱措施，實現了占板面積非常緊湊的扁平解決方案。就驅動 LED 陣列而言，同樣重要的是，能提供準確的電流匹配，以確保背光照明亮度在整個顯示屏上是一致的。LT3599 在 -40℃ 至 125℃ 的溫度范圍內保證 LED 的電流變化低于2%。

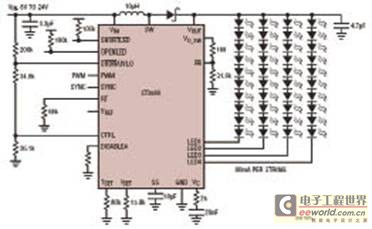

圖 2 采用 LT3599 構成的效率為90%的12W LED背光照明電路

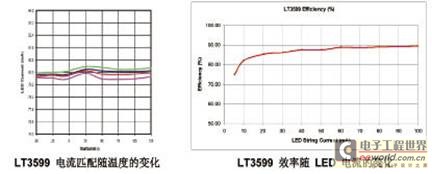

圖 3 圖2中LT3599的LED電流匹配和效率

　　LT3599 采用固定頻率、恒定電流升壓型轉換器拓撲。其內部的 44V、2A 開關能夠驅動 4 個 LED 串 (每串由 10 個 100mA 的 LED 串聯組成)。其開關頻率在 200kHz 至 2.5MHz 范圍內是可編程和可同步的，從而使其能夠保持開關頻率在 AM 收音機頻帶之外，同時最大限度地減小外部組件尺寸。如果所使用的 LED 串較少，那么其設計還使該器件能夠運行 4 個 LED 串之一，而且每串都能夠提供額外的 LED 電流。每個 LED 串都能使用相同數量的 LED，或者可以每串用不同數量的 LED，以非對稱形式運行。

　　LT3599 提供調光比高達 3,000:1 的直接 PWM 模式，以及可通過控制引腳實現調光比高達 20:1 的模擬調光。在需要調光比達 30,000:1 的應用中，這兩種調光功能可以結合起來，以達到所需的調光比。某些正在出現的汽車、船舶和航空電子應用常常需要這種非常高的調光比，以補償 LCD 顯示屏所處變化范圍非常大的環境光線。

　　此外，LT3599 具有集成的保護功能，包括開路和短路保護以及報警引腳。例如，如果一個或多個 LED 串開路，LT3599 就調節其余的 LED 串。如果所有 LED 串都開路，它仍然調節輸出電壓，而且在兩種情況下，都會向 OPENLED 引腳發出信號。類似地，如果 VOUT 和任何 LED 引腳之間發生短路，那么 LT3599 就立即斷開該通道，并設置一個 SHORTLED 標記。禁止該通道可保護 LT3599 免受大功率熱量耗散的影響，并確?？煽抗ぷ鳌Ｆ渌鼉?yōu)化可靠性的功能包括：停機時輸出斷接、可編程欠壓閉鎖和可編程 LED 溫度降額。LT3599 這種高壓能力和高集成度為汽車背光照明應用提供了一種理想的 LED 驅動器解決方案。
