基于UniSpeech-SDA80D51的車載音響語音控制系統

　　目前我國的車身電子語音控制主要集中在汽車導航系統的應用上，語音識別技術在車身電子中的應用沒有充分發揮。本文首次提出了一種以專用語音處理芯片UniSpeech-SDA80D51為核心組成的非特定人車載音響語音控制系統的設計方案，并實現了系統樣機的研制。

　　1 車載音響語音控制系統

　　系統由語音采集、語音識別、控制驅動和車載音響等模塊構成，系統完成的主要功能是：語音采集模塊用于采集駕駛員發出的語音命令信號，由語音識別模塊實現信號的A/D轉換, 并對轉換的數字信號進行語音識別處理，最終輸出與語音命令相對應的詞條編碼信號，控制模塊對接收的詞條編碼信號進行邏輯分析與處理并產生對應的控制信號驅動車載音響動作，代替駕駛員的手動操作。

　　1.1 語音識別模塊

　　語音識別模塊主要由UniSpeech-SDA80D51芯片及外圍電路組成。

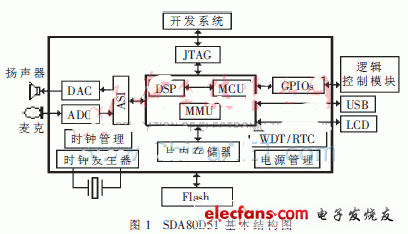

　　SDA80D51是德國Infineon公司專為語音識別和語音處理應用領域新推出的高集成度SoC專用芯片，其基本結構如圖1所示。

　　由圖1可知，SDA80D51片內集成了直接雙訪問快速SRAM、2路ADC和2路DAC、多種通信接口和通用GPIO等部件。SDA80D51工作方式以M8051為主控制芯片，主要完成系統配置和SPI、PWM、I2C、GPIO等接口的控制以及語音數據的傳輸工作; DSP核心OAK為協處理器，完成語音識別算法、語音編解碼算法等語音處理工作。

　　非特定人語音信號由定向拾音器輸入，經過SDA80D51內部的數據采集模塊進行A/D轉換，再經過識別程序的預處理、端點檢測、特征參數提取、模板匹配等處理，選擇識別詞表中最接近的詞條序號作為識別結果，識別結果通過GPIO口輸出。

　　1.2 控制驅動模塊

　　控制驅動模塊由MCU和模擬開關及外圍電路構成，模塊主要用來接收語音識別結果，并對詞條編碼信號進行邏輯分析和處理，通過模擬開關電路產生對應功能的控制信號驅動音響動作。其中MCU選用美國ATMEL公司產品AT89S51，綜合AT89S51輸出I/O信號電壓特性和SL1102C1音響控制面板電阻式分流鍵盤電路的特點，確定使用繼電器模擬SL1102C1控制面板按鍵的閉合和斷開動作。AT89S51和繼電器模擬開關電路原理圖如圖2所示。

　　1.3 音響模塊

　　本設計是基于SL1102C1型汽車音響。SL1102C1是專門為中檔轎車設計的汽車音響，具有MP3播放、收音機和顯示時間等功能，目前大量使用在江淮同悅轎車上。SL1102C1前板共有開關機/靜音、音效、播放/暫停等15個按鍵和一個用來調節音量的編碼開關。

　　SL1102C1前板鍵控為分壓識別方式，按鍵包含短按和長按兩種動作。AT89S51輸出電壓為TTL電平，直接驅動音響容易引起鍵碼誤識別，造成系統誤操作，因此本文采用圖2所示電路，很好地解決了上述問題。當AT89S51接收到語音編碼信號后，立即進行邏輯分析并輸出對應的控制信號驅動繼電器吸合模擬按鍵動作，按鍵的短按和長按功能通過軟件實現。

　　模擬開關電路還適用于SL1102C1前板上的編碼開關，編碼開關具有音量調節功能。開關旋鈕旋轉時，開關上端子輸出對應的脈沖信號。當MCU收到操作編碼開關的語音命令信號后，驅動端子輸出脈沖信號，模擬開關旋鈕功能。

　　2 系統軟件設計

　　系統軟件包括非特定人語音識別模塊和邏輯控制模塊。

　　2.1 非特定人語音識別模塊

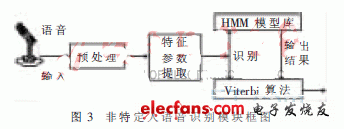

　　非特定人語音識別模塊基于隱馬爾可夫模型算法。HMM算法通過對大量語音數據進行數據統計，建立識別詞條的統計模型語音庫，然后從待識別語音中提取特征，與模型庫進行匹配，由比較匹配分數得到識別結果，并通過SDA80D51的GPIO口輸出。非特定人語音識別模塊主要由信號預處理、特征參數提取、模型匹配和Viterbi算法部分組成，模塊框圖如圖3所示。
