圖5顯示了一個采用賽靈思 Virtex?-4 FPGA 部署的 ECU 系統的示例，由一個靜態域和一個部分可重配置域構成。靜態域集成了一個MicroBlaze軟核處理器和一個基于 ICAP 的重配置控制器，部分可重配置域 （PRR） 則發揮著共享資源的作用，負責在不同時間換入和換出不同的功能任務或應用。

　　最后，如果將前述的構想發揮到極致，可以設計出一種通用汽車 ECU 平臺。這種平臺可以在生產線上進行配置并針對汽車中特定的 ECU 功能進行定制。這種構想在技術上借助可重配置硬件具有可行性，能夠簡化制造廠的物流要求，將存貨壓低到最低水平。這是因為從硬件的角度來看，在生產線上組裝的模塊對所有車輛都是一樣的，都采用單一平臺設計或產品架構（基于靈活的硬件）。只有可下載的位流會讓 ECU 的功能具有差異。

　　

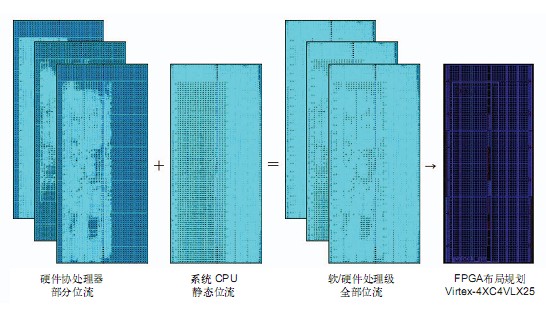

圖5 在由部分可重配置域和靜態域構成的運行時可重配置 FPGA 中實現的汽車 ECU 應用的空間分區和臨時分區

　　高集成度ECU

　　在當今的汽車產業中，有約 90% 的創新來自汽車電子設備，而且這個勢頭方興未艾。未來汽車將采用非常先進的軟硬件技術，實現大量的新功能，比如自動駕駛、車輛間通信、娛樂以及和更高安全性。但是，對在這個以大批量制勝的產業而言，控制車載嵌入式系統的成本對汽車制造商極其重要。因此，當前的趨勢是在減少車輛中的 ECU 數量的同時讓每個 ECU 發揮強勁的功能。要實現這個目標需要功能更加強大的計算平臺。

　　許多行業參與方共同采用的方法是開發用作域控制器的高集成度 ECU。就是將多個單核處理器或微控制器布置在同一開發板上，共享總線連接和其他資源，旨在從整車的角度降低系統復雜性。這種趨勢讓我們聯想到可以將可重配置硬件用于 ECU 的設計，從而在有效提高計算并行性，降低 PCB 的復雜性的同時，實現最高性價比解決方案。

　　這種設計方法雖然在我們的工作中尚處于萌芽階段，卻為將 AUTOSAR 和 ISO 26262 標準與運行時可重配置硬件融合用于軟/硬件聯合設計，實現完整的車載嵌入式 ECU 系統奠定了基礎。實際上，雖然目前 AUTOSAR 還沒有覆蓋到可重配置硬件，但我們不排除將來有這種可能。基于 SRAM 的運行時可重配置 FPGA 已用于航空航天應用，能夠滿足容易導致 SEU 的更為惡劣的環境條件的要求，況且汽車行業從歷史上看有借鑒航空航天行業率先開創的風氣的習慣。另外，在市場上已經存在某些合格的用于實現基于 FPGA 的安全相關系統的設計方法和工具，而且行業中涉及 FPGA 器件的標準也已經存在有相當長時間，比如用于規范航空電子業組件和系統設計的 DO-254 標準。

　　聯合設計帶來模式變革

　　因此，我們的工作將掀起汽車產業計算模式的變革。在特定的 ECU 應用場景中，純軟件的解決方案將被軟/硬件聯合設計和可重配置計算技術所取代。這是因為采用馮諾依曼型 MCU 的純軟件方法由于性能、復雜性和安全性方面的局限，已不敷使用。可編程邏輯技術的價格的不斷降低，加上汽車電子控制單元性能需求的不斷走高，將在不久的將來把這場變革變?yōu)楝F(xiàn)實。

　　兩大關鍵標準

　　汽車產業在設計車載電子設備時已將兩項關鍵標準奉為圭皋。其中一項標準是 AUTOSAR，它通過適當?shù)能浻布軜?gòu)解決嵌入式系統復雜性問題。另一項標準是即將推出的 ISO 26262，用于管理功能安全性。AUTOSAR提出的以及 ISO 26262 采用的相關技術課題主要為安全問題的檢測和處理，比如運行時發生的硬件故障、時序失常和應用執行的邏輯順序打亂、數據損壞等。

　　AUTOSAR詳解

　　近年來，電子組件已經取代了車輛中的機械系統和液壓系統。隨著設計人員開始用軟件實現更多的控制、監控和診斷功能，這種趨勢正在持續。實際上，用電子技術能夠?qū)崿F(xiàn)僅用機械和液壓解決方案無法開發者開發成本高的新功能。但這些部件必須滿足嚴格的安全要求，以避免出錯和故障。

　　雖然軟件相關的故障目前來看比較罕見，但隨著軟件在汽車這種工業制品中用量的不斷增加，系統變得日趨復雜，加上產品開發周期的縮短，最終可能導致產品故障。為解決這個問題，汽車產業通過結盟和實施標準，確保使用和開發安全可靠的軟件。

　　比如汽車工業軟件可靠性協會 （MISRA） 就是由福特和美洲豹路虎這樣的汽車制造商、組件供應商和工程咨詢方組成的團體。通過制定一系列軟件編程規則，MISRA旨在在道路車輛的車載安全相關電子系統和其他嵌入式系統的開發工作中推廣最佳實踐。

　　汽車開放系統架構 （AUTOSAR） 是來自電子、半導體和軟件行業的汽車制造商、供應商和其他公司組建的聯合體為解決幾項重大問題而制定的一種事實上的汽車電氣/電子（E/E）架構開放行業標準。這幾項重大問題包括：控制隨功能不斷增加而導致的日益提高的車載電氣/電子系統復雜性；提高靈活性以便產品的修改、升級和更新；在產品線內部以及跨產品線提高解決方案的可擴展性；改善電氣/電子系統的質量和可靠性；實現設計初期階段的出錯檢測。

　　這個架構面臨的挑戰是必須集成廣泛供應商提供的日益豐富的軟件和電子技術。通過簡化軟硬件的交換和更新選項，AUTOSAR 架構為可靠地控制汽車車載電氣/電子系統日益提高的復雜性奠定了基礎，同時在保證質量的情況下改善了成本效益。

　　AUTOSAR 架構制定于 2003 年，是更早期的 OSEK/VDX 聯合體的自然發展。OSEK/VDX 聯合體誕生于十年之前，由部分德國和法國汽車制造商主推。由于有更遠大的目標，AUTOSAR如今已經為世界各地大部分汽車制造商采用。

　　AUTOSAR 架構的核心成員包括寶馬集團、博世、大陸、戴姆勒、福特、通用汽車、雪鐵龍、豐田和大眾集團。除了這些核心成員公司，另有 160 余家其他成員為聯合體的成功發揮著重大作用。由此，在“在標準上合作，在設計上競爭”的口號的指引下，汽車制造商和供應商聯合一致，共同制定了這個旨在實現車載電氣/電子設計突破的開放標準化系統架構。

　　功能安全性

　　與此類似，IEC 61508 是負責管理電氣、電子和可編程電子系統和組件的功能安全性的國際電工委員會的一般性標準，自 2004 年生效以來已經得到世界各地的認可，適用于各個領域的安全相關系統。

　　在專門為功能安全性制定的其他標準中，有一項系專門為汽車行業的功能安全性制定，這就是國際標準化組織的 ISO 26262。這項新標準尚在制定過程中，預計將于 2012 年頒布，旨在支持和推動汽車行業中安全產品的開發工作。它覆蓋了從構想、產品開發、生產和經營的所有安全工作。

　　事實上，功能安全，即不允許發生因電氣/電氣系統的功能失常導致的危險性造成不可接受的風險，業已成為汽車設計中的一項重要要求。該擬在近期頒布的標準專門針對汽車行業的實際情況，定義了可接受的風險，重在防范惡性故障。為此，“風險”一詞的定義為發生傷害或者損害的可能性及傷害或者損害的嚴重性。在工程開發階段，該標準要求提前評估所有潛在的危險和風險，并要求開發人員采取適當?shù)拇胧┍M最大可能予以消除。ISO 26262 提供了適當?shù)囊蠛土鞒蹋笇绾伪苊膺@些風險。

　　根據該標準的要求，汽車的功能被分成安全相關功能和非安全相關功能兩大類。安全相關功能指如果功能失常就會給駕駛員帶來風險的功能。對分類為安全相關功能的功能，該標準進一步設定了數個可能的風險等級。就是說從確保具體的安全目標的角度出發，某些功能的比另一些功能更加關鍵。

　　根據可能發生的事故的嚴重性、出現特定駕駛狀況的概率、采用外部措施降低風險的程度，該標準定義了一系列汽車安全完整性等級 （ASIL））。該系列等級具體分為四個等級，從 D 到 A。D 代表最高安全等級，A 代表最低安全等級。每個 ASIL 等級都列明汽車制造商和供應商必須滿足的要求或建議，以將“不可容許的嚴重風險”降低為可容許殘余風險。

　　例如，如果在車輛行駛中方向盤軸被卡住，駕駛員就可能遭遇事故，因為駕駛員無法轉動方向盤。為將該風險降低到可容許的水平，方向盤軸控制功能的設計就必須根據 ISO 26262 標準和為此安全目標設定的 ASIL 等級滿足一定的安全設計標準。

　　軟件開發人員和硬件開發人員必須依據每一項安全目標的 ASIL 等級，在實現涉及的功能的時候思考具體的安全措施。對高安全等級的 ASIL（D 或 C），常用的設計方法是將安全要求分解為冗余安全要求，以便采用充分獨立的元件在較低的 ASIL 等級上滿足 ASIL 容許度要求。換句話說，就是將原始的安全要求用不同的處理器（一般為 MCU）冗余地實現，采用冗余通道最大程度地降低惡性故障發生的概率。

　　最后，制造商和供應商需要向認證機構證明自己的電氣/電子系統能夠根據行業專門的規定安全可靠地提供要求的功能。
