汽車電子設計痛點1：汽車儀表盤板形定義

上圖為97-_99 Chrystler Town&Country dodge Caravan的儀表盤電路。汽車儀表盤形狀復雜，如果直接使用電子設計軟件定義板形，費時費力。Altium Designer支持DWG/DXF的導入，可以將結構工程師在AutoCAD中設計的板形直接導入AD，并進行板形定義，保證了PCB外形尺寸的準確，且節省大量時間。

Altium Designer解決方案：

Altium Designer可以簡潔方便地從DWG/DXF機械結構設計軟件導入，然后根據導入的尺寸定義板形。另外還可以導入外殼和零部件的3D模型，進行機械設計與電子設計之間的有機配合。方便機械設計師與電子設計師之間的交流溝通和協作。

支持DWG/DXF文件導入定義板形

根據結構的3D模型定義PCB形狀，大大減少了中間環節。

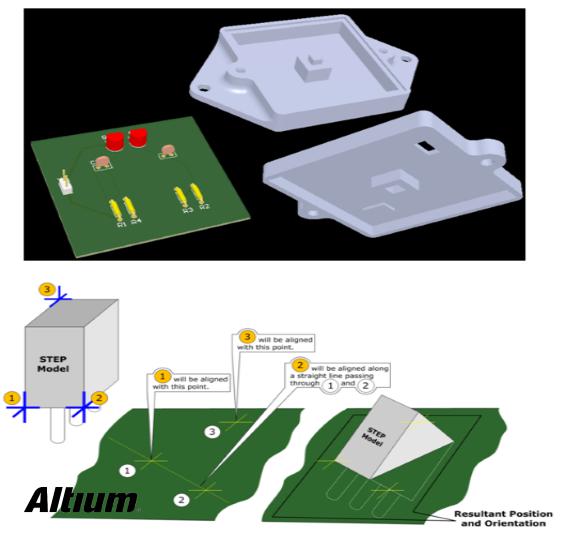

全面支持STEP格式，與流行的3D機械軟件交換數據，可導入設計板外殼。在設計初期實時驗證并解決所有裝配問題。

在設計中同步鏈接元器件的STEP模型，實時驗證裝配問題。

痛點2：柔性電路板在汽車行業的應用

可靠性、安全性是汽車的生命。在現代汽車電子設計中，為了提高可靠性，大量使用軟硬結合板(Rigid-Flex)替代傳統的接插件進行PCB與PCB，模塊與模塊之間的連接。所以柔性板的設計支持在EDA工具中顯得尤為重要。另外，柔性板（軟板）與普通的傳統電路板（硬板）之間的連接在設計的過程中通常不那么直觀。設計師對自己想要達到的效果不能實時查看效果。造成設計過程中不斷嘗試和修改的痛苦。如下圖所示，軟硬結合板由多塊硬板和多塊軟板以不同的方式連接，在設計中是一項浩大的工程，需要花費大量的精力和時間來攻克這一部分關鍵設計。

Altium Designer解決方案:

Altium如何為您的汽車電子設計保駕護航？

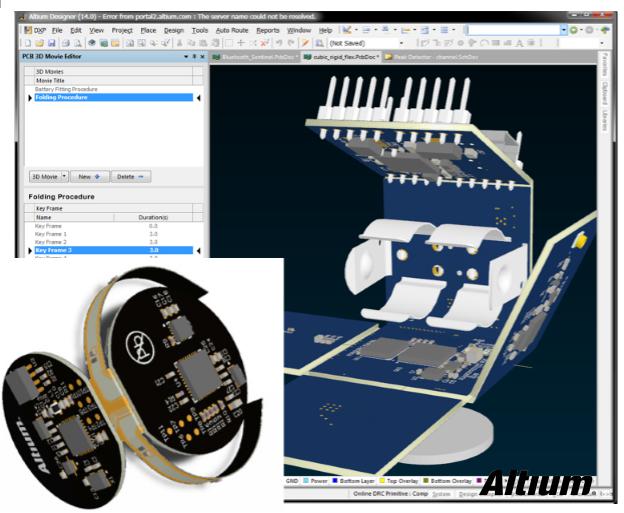

Altium Designer的軟硬結合電路支持通過原生3D視圖檢查間距。比普通電路板更清楚，更省空間。在對空間有要求的設計領域是十分理想的解決方案。其優點如下：

可以折疊、彎曲、擠壓進非常小的空間，利于產品小型化。

柔性電路部分減少了互連布線和焊接連接器的需求，使得整個系統電路更加可靠耐用；對焊點的應力較小，絕緣膜比普通電路板更加耐熱。

可快速創作3D影像動畫，以豐富易懂的形式展示PCB的折疊過程。

痛點3：同一車型不同配置導致大量冗余圖紙

同一款車型，出于成本和管理考慮，各個電控模塊通常共用同一個PCB，但由于不同的配置，PCB上某些特定位置的器件可能存在是否安裝、安裝器件不同的情況。在這種情況下，原理圖、BOM都可能存在大量冗余，存在管理的隱患。

Altium Designer解決方案：裝配變量的應用

Altium如何為您的汽車電子設計保駕護航？

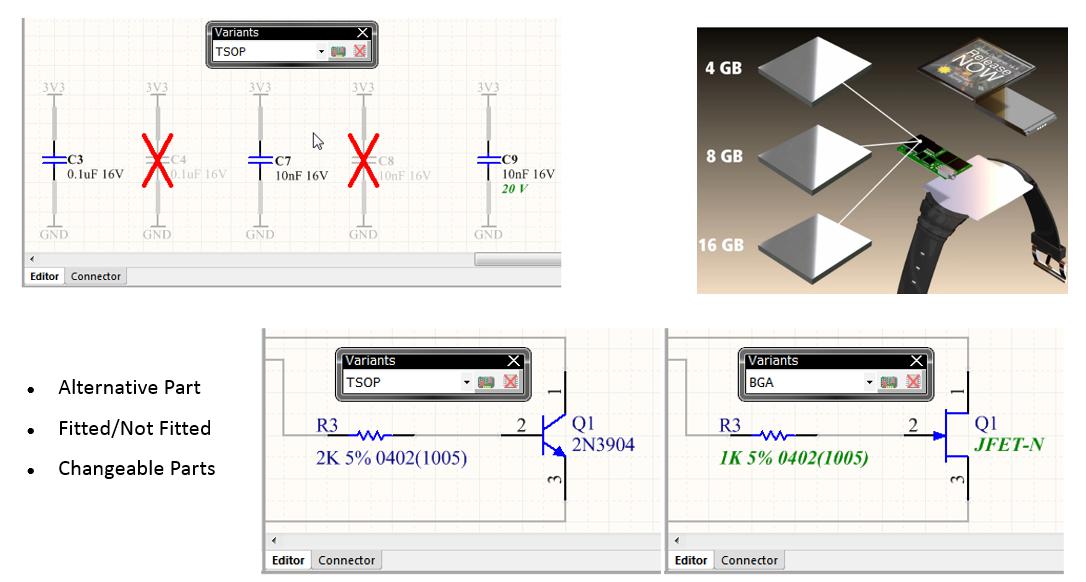

Altium Designer提供裝配變量(Variant)功能，使用同一個原理圖，同一個PCB，同一個設計項目，即可管理不同版本安裝的情況。如上圖所示，大紅色叉叉的標示在新的產品中不安裝該器件。綠色不同數值標示在新的產品中此處安裝的元器件改變?yōu)槠渌庋b的元件。這種裝配變量的不同版本信息也會同步到BOM清單，以及制造和裝配文件。使得設計團隊，采購團隊，制造和裝配團隊都可以非常簡易地在不同產品之間切換，工作條理清晰。

痛點4：器件選型與元器件管理

工程師存在器件選型花費時間長（查詢器件數據手冊、與Component Engineer或采購溝通器件價格）、成本估算不準確。元器件沒有統一管理，導致設計周期變長，采購與設計師之間產生沖突，設計產品超出預算等等問題。

Altium Designer解決方案：供應鏈搜索

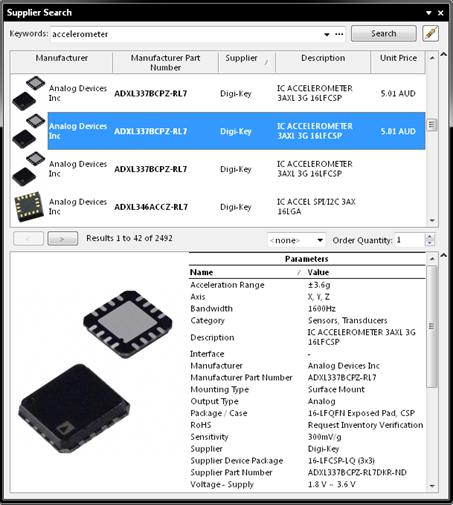

Altium Desigenr的供應鏈搜索功能，解決器件選型和元器件管理的問題。如下圖所示，對于每一個元器件，都可以連接到其供應鏈信息。

Altium如何為您的汽車電子設計保駕護航？

通過供應鏈搜索，工程師可以通過以下操作大大簡化他們的設計步驟，縮短設計時間，提高工作效率。

每一個元器件都可以方便地連接到其供應鏈數據庫

可方便查看元件的數據冊信息datasheet，對模塊電路進行優化設計

可了解該元件的不同供應商，供應渠道。了解元件采購周期。

查詢該元件的單價，批量價格等階梯報價，控制成本

可查看該元件庫存信息。避免與元件采購的信息沖突。

痛點5：海量設計數據和信息如何有效管理？ ?

設計中的一個重要環節，就是汽車電子設計產生出的諸多重要圖紙，數據之類的有序管理。這些數據文件的系統管理以及機械結構設計，采購，制造，加工，文件歸檔等等協助環節的協同設計和環節之間的銜接對于整個企業來說是至關重要的。Altium Designer對于系統數據的集中共享管理提供了多種不同的方案。

Altium Designer解決方案：版本控制及Vault管理

如下圖所示，經典的版本控制SVN。

Altium如何為您的汽車電子設計保駕護航？

通過集成的版本控制，準確掌握設計更改人和更改時間。利用詳細的更改日志對更改進行對比，并隨時跟蹤設計。

版本控制系統VCS（Version Control System）提供了一個關鍵的鏈接，幫助設計團隊了解何時、為何以及哪個設計者做了哪些修改，它是維護設計數據管理的標準工具。

VCS通常獨立于設計工具，Altium Designer整合了若干VCS，使得設計者們可以從設計環境內部進行最好的設計數據管理。

Vault解決數據管理問題：

Altium如何為您的汽車電子設計保駕護航？

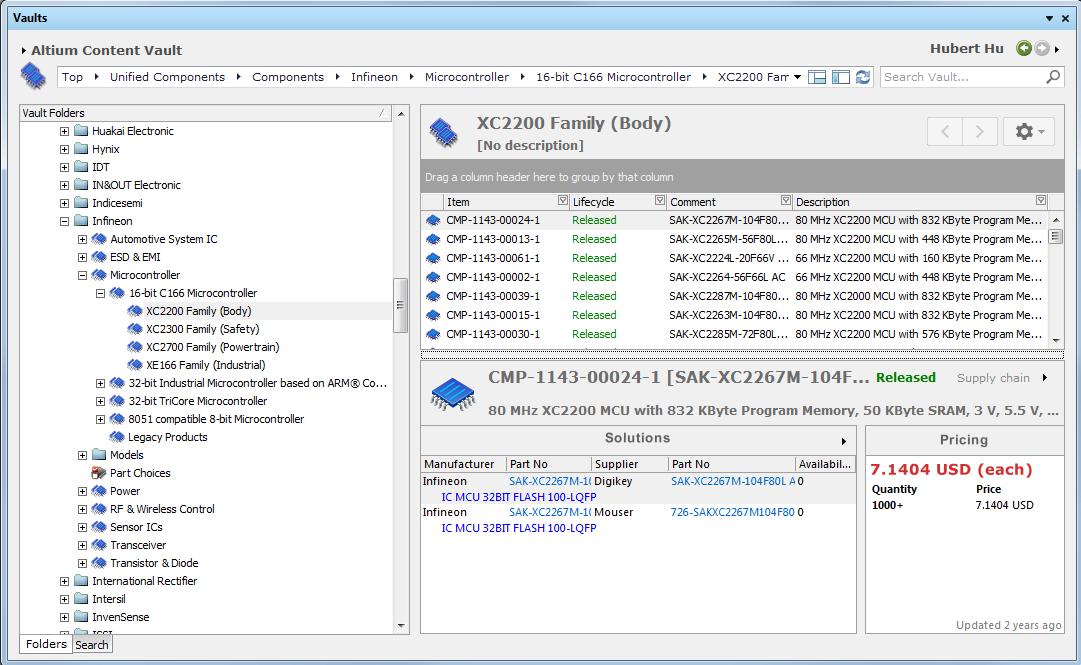

如上圖所示，Vault的功能非常強大，基本上能解決設計過程中所有設計數據和信息的管理。包括如下方面：

License許可證系統的管理。包括許可證的激活，裝載，分配，管理

Component元器件的管理。該元器件管理貫穿在設計整個周期，從原理圖設計，PCB設計，以及設計輸出都可調用。

Design data設計數據管理。包括設計原理圖，PCB等設計圖紙。

Project項目管理。包括項目的設計數據，BOM數據，制造數據，裝配數據等相關的文件進行清晰的分類管理

痛點6： ?自動布線太不靠譜！手動布線太費神！

在布線方面，工程師都一致抱怨：手動布線，一根一根地畫跟繡花一樣，太累。往往要花好幾個小時或者幾天來手動布線，真是一項浩大的工程，勞心費神！不想一根一根布線，用自動布線功能？總是感覺那么差強人意。有的地方繞太多，有的地方孔打的太亂。整個布線結果看起來雜亂無章，如同一團亂麻，看著就心煩，還不如自己親力親為一根一根布。有沒有功能強大點的布線器。接近我的布線意圖。并且能在需要制定布線路徑的區域讓我規定路徑，按照我的意圖進行干凈整潔的布線？

Altium Designer解決方案： Active Route

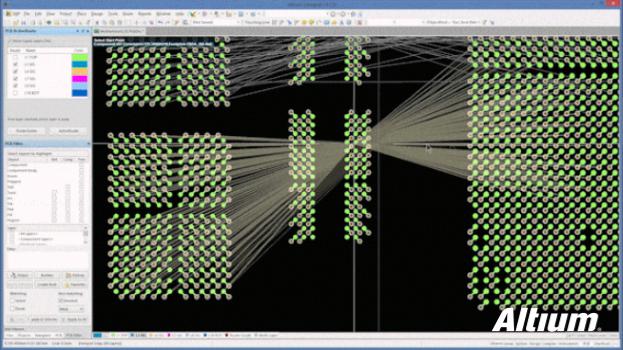

Altium Designer新出功能之一，互動式自動布線神器Active Route。介個嘛，大神設計師們一看就秒懂啦。這個布線神器能節省您多少時間精力？將您從哼哧哼哧的盯著屏幕畫線的過程中解脫出來！人生有時候完全不需要這么親力親為的拼的嘛，人家小布都給主銀辦得妥妥滴。什么？路徑不滿意？主銀您畫根指導線guide我一下，小布保證指哪走哪，隨您的意上天入地！
