示波器工作原理介紹

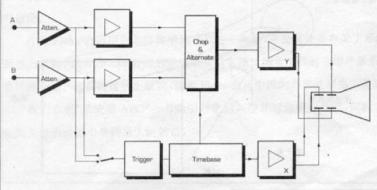

模擬示波器（方框圖）
模擬示波器（垂直靈敏度）
模擬示波器（耦合）
模擬示波器（時基）
模擬示波器（1kHZ 時基為1ms/格）
模擬示波器（1kHZ 時基為20μs/格）
模擬示波器（沒有觸發電路）
模擬示波器（觸發源）
模擬示波器（觸發電平）
模擬示波器（觸發電平）
交替與斷續顯示
    根據開關信號轉換速率不同，雙蹤示波器有“交替顯示”和“斷續顯示”兩種工作方式。
    (1)“交替顯示”方式。所謂“交替顯示”方式就是第一次電子開關接通A門時，掃描電壓對A通道信號進行掃描顯示。第一次掃描結束后，電子開關馬上接通B門，則第二次掃描電壓對B通道信號進行掃描顯示。如此不斷重復，在熒光屏上輪流顯示出uA和uB的波形，如圖下圖所示。
    顯然，這種顯示方式電子開關轉換的速率，就是掃描電壓的頻率，只要掃描電壓頻率大于每秒25次，那么，盡管兩個信號波形是交替顯示的，但由于熒光屏的余輝和人眼的滯留效應，我們感到熒光屏上同時顯示兩個波形，而且不會閃爍。
交替與斷續顯示
    (2)“斷續顯示”方式。它是將兩個通道的被測信號用同一個周期的掃描電壓進行掃描展開的。在這種顯示方式時，開關信號在一次掃描中，高速地輪流接通A路與B路信號，把不同通道的信號分別送到Y(jié)偏轉板上。當接通A通道信號時，B通道被切斷；而接通B通道信號時，A通道被切斷：由于轉換速率比被測信號的頻率高得多，割斷的亮點取得很緊，所以在熒光屏上看到的波形好象是連續的，如圖下圖所示。
    “斷續顯示”方式適宜觀測低頻信號，特別適合比較兩個相關信號的相為關系。
