示波器是一種用途十分廣泛的電子測量儀器。它能把肉眼看不見的電信號變換成看得見的圖像，便于人們研究各種電現象的變化過程。示波器利用狹窄的、由高速電子組成的電子束，打在涂有熒光物質的屏面上，就可產生細小的光點（這是傳統的模擬示波器的工作原理）。在被測信號的作用下，電子束就好像一支筆的筆尖，可以在屏面上描繪出被測信號的瞬時值的變化曲線。利用示波器能觀察各種不同信號幅度隨時間變化的波形曲線，還可以用它測試各種不同的電量，如電壓、電流、頻率、相位差、調幅度等等。

　　示波器使用方法

　　用示波器能觀察各種不同電信號幅度隨時間變化的波形曲線，在這個基礎上示波器可以應用于測量電壓、時間、頻率、相位差和調幅度等電參數。下面介紹用示波器觀察電信號波形的使用步驟。

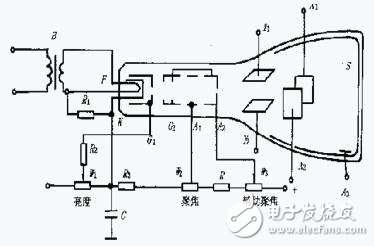

　　1、示波管和電源系統

　　1）電源（Power）：示波器主電源開關。當此開關按下時，電源指示燈亮，表示電源接通。

　　2）輝度（Intensity）：旋轉此旋鈕能改變光點和掃描線的亮度。觀察低頻信號時可小些，高頻信號時大些。

　　3）聚焦（Focus）：聚焦旋鈕調節電子束截面大小，將掃描線聚焦成最清晰狀態。

　　4）標尺亮度（Illuminance）：此旋鈕調節熒光屏后面的照明燈亮度。正常室內光線下，照明燈暗一些好。室內光線不足的環境中，可適當調亮照明燈。

　　2、熒光屏

　　根據被測信號在屏幕上占的格數乘以適當?shù)谋壤?shù)（V/DIV，TIME/DIV）能得出電壓值與時間值。根據輸入通道的選擇，將示波器探頭插到相應通道插座上，示波器探頭上的地與被測電路的地連接在一起，示波器探頭接觸被測點。示波器探頭上有一雙位開關。此開關撥到“X1”位置時，被測信號無衰減送到示波器，從熒光屏上讀出的電壓值是信號的實際電壓值。此開關撥到“X10”位置時，被測信號衰減為1/10，然后送往示波器，從熒光屏上讀出的電壓值乘以10才是信號的實際電壓值。

　　3、垂直偏轉因數和水平偏轉因數

　　每個波段開關上往往還有一個小旋鈕，微調每檔垂直偏轉因數。將它沿順時針方向旋到底，處于“校準”位置，此時垂直偏轉因數值與波段開關所指示的值一致。逆時針旋轉此旋鈕，能夠微調垂直偏轉因數。垂直偏轉因數微調后，會造成與波段開關的指示值不一致，這點應引起注意。示波器的標準信號源CAL，專門用于校準示波器的時基和垂直偏轉因數。示波器前面板上的位移（Position）旋鈕調節信號波形在熒光屏上的位置。

　　4、輸入通道和輸入耦合選擇

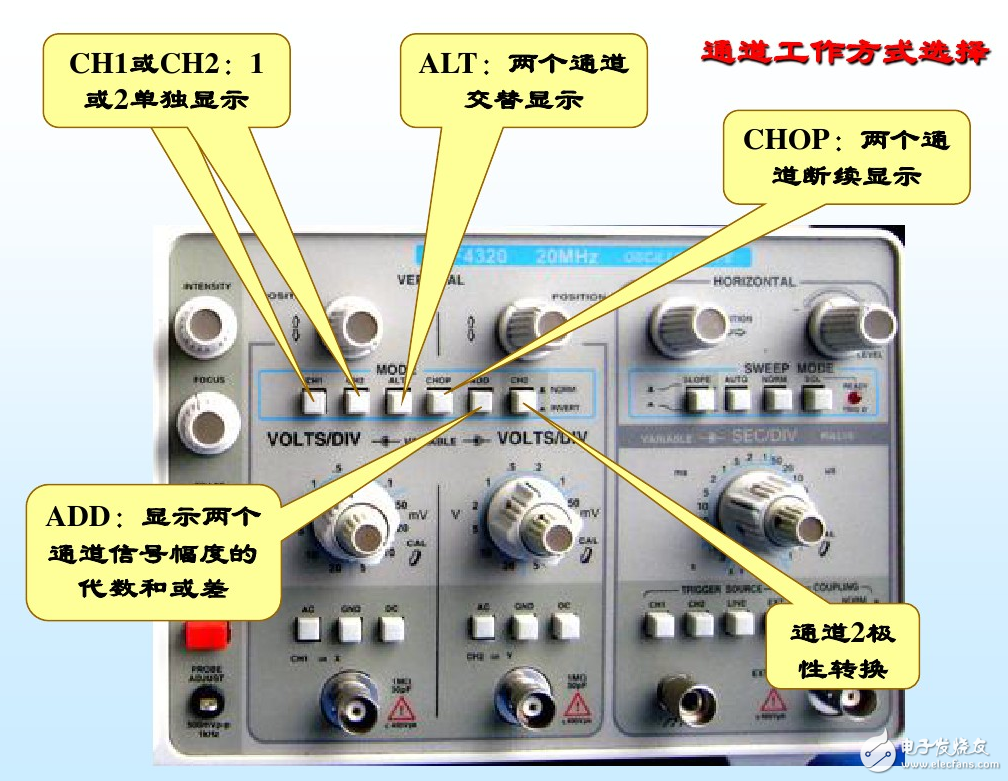

　　1）輸入通道選擇-輸入通道至少有三種選擇方式：通道1（CH1）、通道2（CH2）、雙通道（DUAL）。

　　選擇通道1時，示波器僅顯示通道1的信號;選擇通道2時，示波器僅顯示通道2的信號;選擇雙通道時，示波器同時顯示通道1和通道2的信號。維修中以選擇通道1或通道2為多。

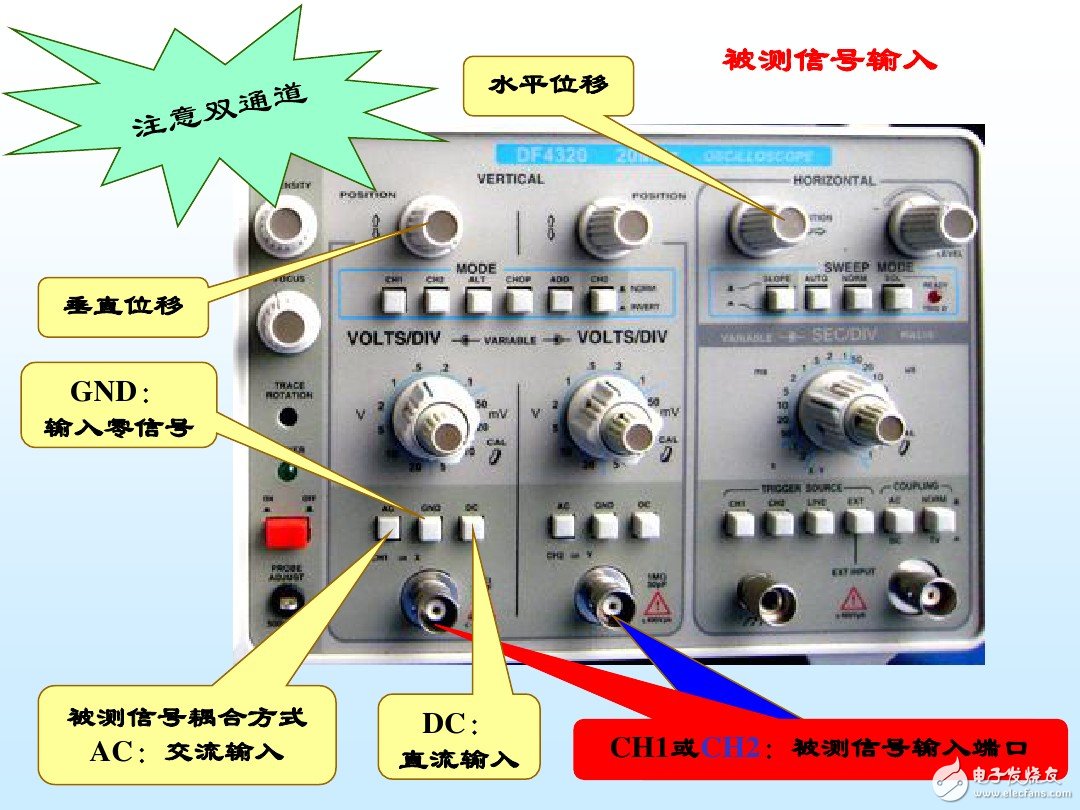

　　2）輸入耦合方式輸入耦合方式-交流（AC）、地（GND）、直流（DC）。

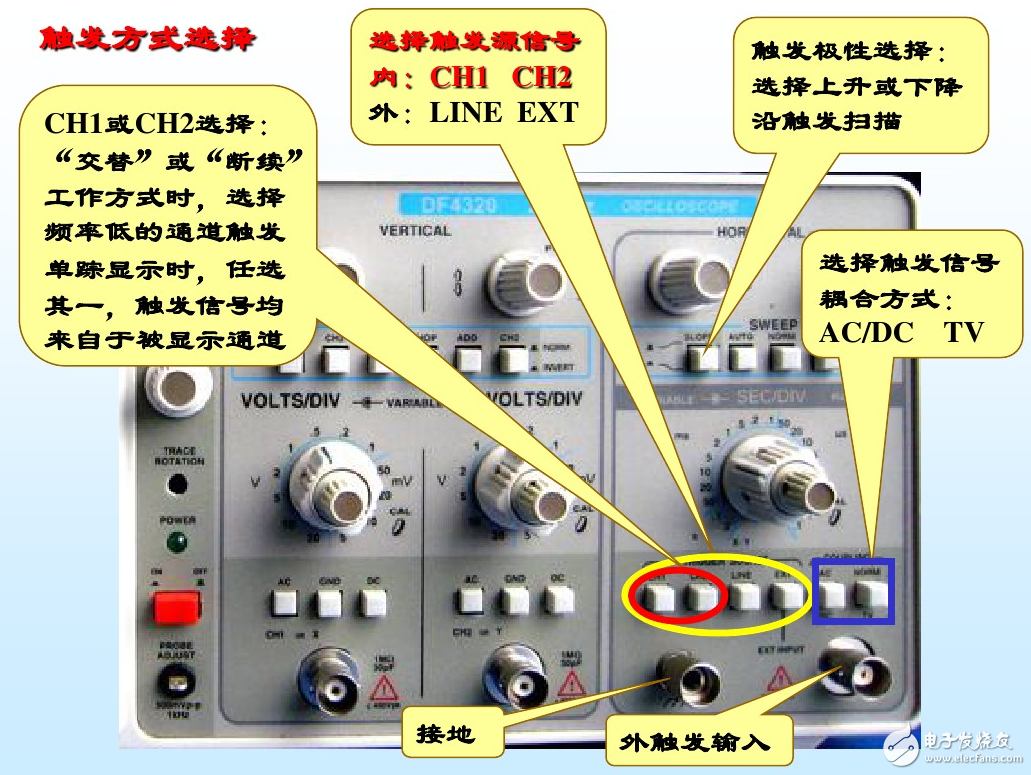

　　5、觸發

　　（1）常態（NORM）：無信號時，屏幕上無顯示;有信號時，與電平控制配合顯示穩定波形;

　?。?）自動（AUTO）：無信號時，屏幕上顯示光跡;有信號時與電平控制配合顯示穩定的波形;

　?。?）電視場（TV）：用于顯示電視場信號;

　?。?）峰值自動（P-PAUTO）：無信號時，屏幕上顯示光跡;有信號時，無需調節電平即能獲得穩定波形顯示。

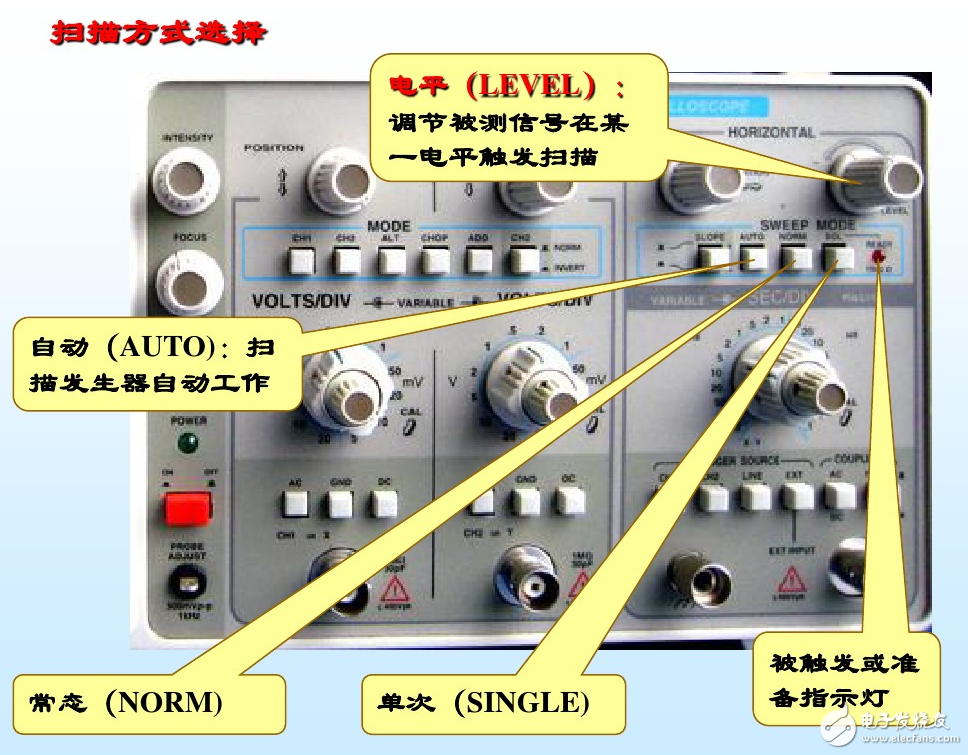

　　6、掃描方式（SweepMode）

　　掃描有自動（Auto）、常態（Norm）和單次（Single）三種掃描方式。

　　舉例：幅度和頻率的測量方法（以測試示波器的校準信號為例）

　?。?）將示波器探頭插入通道1插孔，并將探頭上的衰減置于“1”檔;

　　（2）將通道選擇置于CH1，耦合方式置于DC檔;

　?。?）將探頭探針插入校準信號源小孔內，此時示波器屏幕出現光跡;

　　（4）調節垂直旋鈕和水平旋鈕，使屏幕顯示的波形圖穩定，并將垂直微調和水平微調置于校準位置;

　?。?）讀出波形圖在垂直方向所占格數，乘以垂直衰減旋鈕的指示數值，得到校準信號的幅度;

　　（6）讀出波形每個周期在水平方向所占格數，乘以水平掃描旋鈕的指示數值，得到校準信號的周期（周期的倒數為頻率）;

　?。?）一般校準信號的頻率為1kHz，幅度為0.5V，用以校準示波器內部掃描振蕩器頻率，如果不正常，應調節示波器（內部）相應電位器，直至相符為止。
