      符號數據采集系統

      2017-05-18 | rar | 1.13 MB | 次下載 | 免費

      資料介紹

      　　功能描述

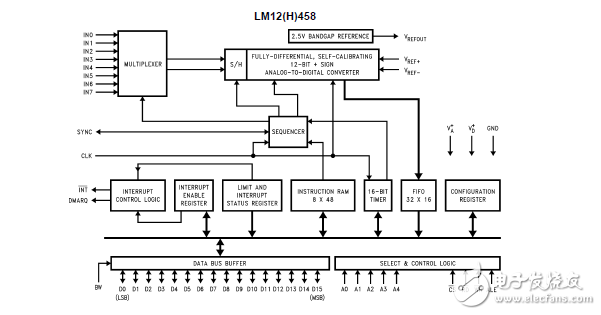

      　　LM12454和lm12（H）458多功能數據采集系統，包括一個全差分12—點加號自校準模數轉換器（ADC）和一二的補碼格式輸出，8—通道（lm12（H）458）或（lm12454）4通道模擬多路復用器，內部參考電壓為2.5V，先進先出（FIFO）寄存器，可以存儲32轉換結果，和一個指令RAM，可以存儲多達八順序執行的指令。的lm12454還具有差分輸出和一個差分輸入/輸出。所有這些電路只在一個+5 V電源供電。

      　　LM12（H）454 / 8有三種操作模式：

      　　12位+符號校正

      　　8位+無修正符號

      　　8位+符號比較模式（“看門狗”模式）

      　　全差分12位加號ADC使用電荷再分配拓?fù)?，包括校?zhǔn)能力。電荷重新分布電容ADC使用梯子的地方形成一個內部電阻梯數模轉換器.DAC是由逐次逼近寄存器產生中間電壓之間的適用于電壓VREF和VREF +?。這些中間電壓相比，對采樣模擬每個位產生輸入電壓。中間電壓的數目和比較等于ADC的分辨率。每個位的精度的校正是通過校準所使用的電容階梯ADC。
