      電子發燒友網>電子資料下載>傳感與控制>毛刺在時鐘切換電路的影響及其防止措施的介紹

      毛刺在時鐘切換電路的影響及其防止措施的介紹

      2017-09-29 | rar | 0.2 MB | 次下載 | 免費

      資料介紹

      　　對于一個時鐘切換電路，輸入兩個異步時鐘 clk0、clk1，以及一個選擇信號 sel。

      　?。?） 假設不考慮 glitch，直接使用Mux 就可以完成切頻。電路如下：

      　　毛刺在時鐘切換電路的影響及其防止措施的介紹

      　　由于 clk0/clk1/sel 之間是異步關系，時鐘切換會發生在任意時刻，有一定的概率會發生glitch. glitch 的危害文章里已經詳述，這里不再重復。

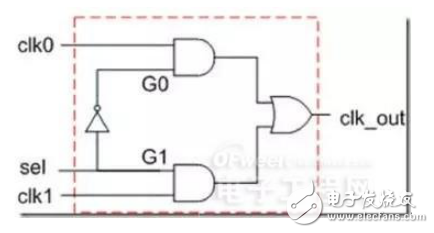

      　?。?） 由于 sel 和 clk0 和 clk1 都是不同步的，我們可以從 sel 同步的方向入手，假如 sel 需要和 clk0和 clk1 進行同步，那么 sel 必須分成兩路，一個和 clk0 同步，一個和 clk1 同步，同步之后的 sel 訊號再和 clk0/clk1 gating 起來，就可以讓問題簡單化。為了將 sel 分成兩路，并且 clk0/clk1 需要分別 gating， 那么可以將 mux 邏輯用and/or設計出來，如下：
      毛刺在時鐘切換電路的影響及其防止措施的介紹

      時鐘切換電路
