焊接質量檢驗工作一 般是通過焊后無損探 傷進行的。但近幾年 隨著檢測技術的發 展，有專家學者提出 了焊接質量在線檢測 分析技術，該類技術 一般以焊接電流和電弧電壓作為評估信 號， 通過系統的檢 測分析，能夠分析焊 接過程穩定性及飛濺 的大小等參數，進而 用于評估焊接設備和 焊接材料的性能，分 析各參數與熔滴過渡 之間的關系，優化焊接工藝參數。

　　水下濕法焊接相對于 水下干法焊接具有設 備簡單、操作靈活、 成本低應急性強等優 點，廣泛應用于海洋 工程的施工維護過程 中。由于水下操作的 特殊情況，通過無損探傷的方式對焊接質 量進行評估有一定的 困難。因此有必要將 焊接質量在線檢測分 析技術引入水下焊接 工作中。有學者針對 水下濕法焊條電弧焊 工藝，在不同焊接工藝條件時在線采集焊 接電弧電壓瞬時值， 然后對其進行統計處 理。對水下濕法焊條 電弧焊接過程的穩定 性進行直觀分析和定 量評價。

　　濕法水下焊接工作在 工程應用過程中，潛 水員水下進行施工， 輔助工作人員以及焊 接電源及相應輔助設 備一般固定在碼頭船 舶上。工作場地條件 簡陋，濕度大，條件惡劣，不便于開展數 據采集工作，因此， 開展焊接質量在線檢 測分析工作的一個前 提便是設計便攜式數 據采集裝置，并編制 相關軟件。

　　我們利用NI公司數 據采集設備采集焊接 電參數，經 Labview編制 的數據處理程序，結 合大量實驗，總結出 與焊接質量相關的信 息，用于實時評估焊 接質量?？紤]到水下

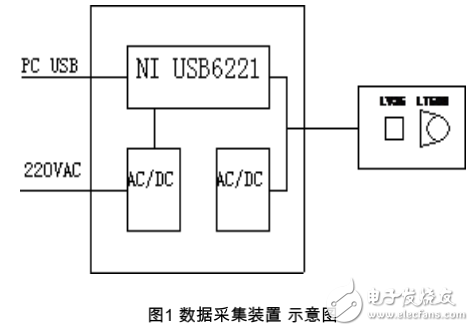

　　焊接工程現場的特殊 性，利用 USB6221設計 出一款便攜式焊接數 據采集處理設備。所 設計的裝置如圖1所 示。
