　　一、背景
　　傳統的全芯片 ATPG 正日漸衰退，對于許多現有的和未來的集成芯片器件來說，一項主要挑戰就是如何為龐大數量的設計創建測試圖案。對于有百萬門甚至數億門的設計，傳統上等到設計完成再創建測試圖案的方法是不切實際的，產生所有這些圖案需要龐大的計算能力和相當多的時間。分層可測試性設計通過在區塊或內核上完成了 DFT 插入和圖案生成解決了這個問題。這大大減少了圖案生成時間和所需的計算資源。它還能讓你在設計過程中提前完成大部分 DFT 和圖案生成，從而大幅提高可預測性并降低風險。本文將介紹分層 DFT 流程的：插入掃描包裝器 （Wrapper）、為內核生成灰盒圖像，將內核級圖案重定向到集成芯片頂層的簡單映射步驟。
　　二、為什么即插即用是合理的？
　　即插即用這種方法帶來的一個重要好處就是，在設計過程中你可以在內核層面提前完成所有工作。這降低了許多類型的風險，因為任何問題都可以提前解決，讓最終芯片測試架構和結果變得更可預見。在內核層面做更多的測試工作還能讓各單獨的開發團隊獨立工作，然后向做芯片集成工作的同事交付標準的 DFT 操作和測試圖案等數據。此外，一旦設計和圖案數據完成，同樣的數據可以被重新用于任何使用該內核的芯片設計。即插即用方法同樣非常靈活。如果設計出現問題，需要進行工程更改（ECO），那么只需要對進行ECO的內核重新生成測試圖案。
　　三、使用包裝器鏈打造獨立內核
　　分層和內核的即插即用方法的基本要求之一是，確保每個內核可以獨立進行測試。DFT 工具可以從內核IO開始，并橫穿內核邏輯直到找到第一個寄存器，然后將其包括在包裝器鏈中。這些單元由于同時執行功能性任務和測試任務，因而被稱為共享包裝器單元。許多設計包含寄存器IO，這樣進出內核的信號的時序能得到很好地確定。這使包裝器插入變得非常簡單。
　　包裝器鏈同時還支持頂層IC建模和規則檢查。一旦包裝器鏈被插入，DFT 工具程序可以分析任何內核，并找出IO和包裝器鏈之間存在什么樣的邏輯。利用該邏輯，內核的部分圖像被寫出，我們稱之為灰盒（圖1）?；液斜挥脕眚炞C內核在頂層的連接是否正確（設計規則檢查），同時也被用來創建各種內核之間的簡單互連測試。

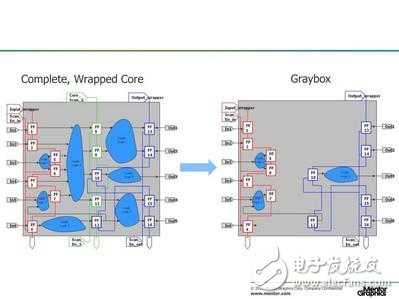

　　圖1：當掃描鏈插入內核，包裝器鏈的結構允許將內核隔離為一個完整的包裝器內核，如左圖所示。右圖顯示了一個灰盒模型，其中頂層測試只需要內核IO和包裝器鏈之間的邏輯。
　　
