隨著微電子技術和大規模集成電路技術的發

　　展，近年來圖像傳感技術尤其是 CCD 圖像傳感技

　　術取得了一些突破性進展。在大量應用需求及成

　　熟技術與理論的前提下，采用高速高分辨率 CCD

　　圖像傳感器及高性能 DSP 處理器構建滿足學術研

　　究與工業應用的數字圖像采集系統成為可能與必

　　要。本設計的目的是利用當前應用越來越廣泛的

　　CCD 圖像傳感器和高速高性能 DSP［1］ 芯片，設計

　　一個具有較高性能的數字圖像采集系統，用于滿

　　足動態場景的自動監控等諸多應用領域的需求。

　　1 系統總體的設計方案

　　DM6437［2］ 是低成本，高度集成的高性能視

　　頻信號處理開發平臺，可以開發仿真達芬奇系列

　　DSP 應用程序，同時也可以將該產品集成到用戶

　　的具體應用系統中。方便靈活的接口為用戶提供

　　良好的開放平臺。采用該系列板卡進行產品開發

　　或系統集成可以大大減少用戶的產品開發時間 ［3］。

　　由于 DM6437 具有強大的處理能力和豐富的

　　外 部 設 備 接 口， 我 們 選 用 TMS320DM6437 作 為

　　CCD 圖像采集系統的處理器。系統由 CCD 傳感器

　　模塊和處理器模塊組成。CCD 傳感器模塊由 CCD

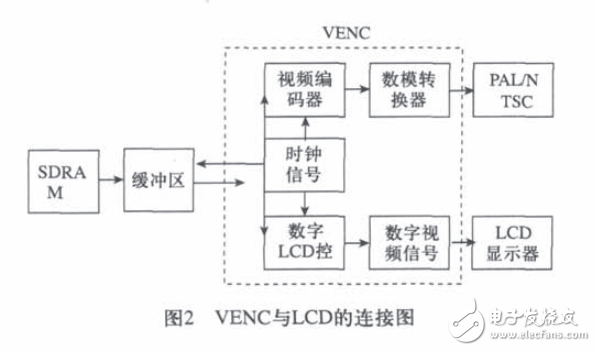

　　圖像傳感器及鏡頭組成，系統的整體硬件框圖如

　　圖所示：
