軟件無線電的基本思想是以開放的、可擴展的、結構最簡的硬件為通用平臺，把盡可能多通信功能用可升級、可替換軟件來實現。其中心思想是：構造一個具有標準化、模塊化的通用硬件平臺，并通過軟件加載實現各種無線通信功能的一種開放式體系結構。本文基于這一思想，首先構造一個DSP與PC機接口的硬件平臺，繼而在該平臺上實現較為簡單的FM調制器。該系統的實現為以后研究基于軟件無線電其他制式的調制解調器提供了基本平臺。
　　1 系統原理
　　本系統以TMS320VC5402數字信號處理器（DSP）為核心搭建硬件平臺，在DSP中編程實現FM調制。系統最大的特點是采用通用計算機與DSP處理單元相結合的方案，系統中各種人機接口及控制功能、存儲顯示功能由PC機完成，而各種實時任務交給DSP完成，充分發揮DSP的高速處理能力及PC機的靈活性。
　　1.1 系統結構

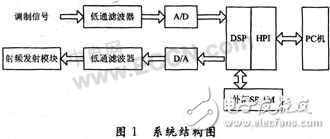

　　該系統結構如圖1所示。他是由DSP實驗箱及PC人機接口控制前臺組成。其中實驗箱的DSP微處理器芯片為核心，外接射頻發射模塊及DSP外圍硬件設備，外部調制信號經過低通濾波器后，濾除高頻噪聲，然后經過A／D轉換把模擬信號轉換成離散序列后進入DSP進行調頻處理。在硬件中通過HPI（主機接口）實現DSP與PC實時通信。在PC機中用軟件設計了控制顯示平臺，實現對硬件處理的控制及顯示，用戶可以在軟件平臺前面板中輸入數據選擇調制參數，并通過數據通信接口將數據讀人PC機，在顯示平臺中以圖形方式實時顯示數據結果。
　　
　　1.2主機通信接口設計
　　TI的C5000系列的DSP都有主機接口（Host PortInterface，HPI），用于DSP和主機之間的通信，組成主從結構的系統。采用這種通信方式，完全沒有硬件和軟件開銷，而是由DSP自身的硬件來協調沖突，從而不會打斷DSP正常程序的運行。在HPI通信方式下，DSP的片內存儲器對外界完全透明，由主機通過訪問HPI的地址和數據寄存器來完成對DSP片內存儲器的讀寫。以PC機為主機，通過HPI來監控DSP的運行可以充分利用PC機上豐富的資源，組成完整的主從結構的系統。
　　C5000系列DSP的主機接口（HPI）主要有三種：標準的8位HPI、增強型的8位的HPI8和16位的HPI16。HPI接口提供了DSP加載自啟動的一種方式和主機的實時控制DSP的途徑。TMS320VC5402的主機接口是增強型的8位HPID。相對于只能訪問DSP中2 kB片上存儲空間的標準的HPI，增強型的HPI8能訪問DSP的所有的片上存儲器。
　　PC機使用并口和DSP的HPI相連，如圖2所示，HPI8的信號線分為3組：8位的數據信號，4個控制信號和2個狀態信號。控制信號中，HDS1，HDS2和HCS是片選信號，負責鎖存HBIL，HCNTL0，HCNTL1，HR／W狀態。HCNTL0和HCNTL1控制信號用于選擇HPI的寄存器，主機和DSP之間的通信正是通過這4個寄存器的讀寫來完成的。
