altium designer教程下載:電路設計自動化（ Electronic Design Automation ） EDA 指的就是將電路設計中各種工作交由計算機來協助完成。如電路圖（ Schematic ）的繪制，印刷電路板（ PCB ）文件的制作執行電路仿真（ Simulation ）等設計工作。隨著電子工業的發展，大規模、超大規模集成電路的使用是電路板走線愈加精密和復雜。電子線路 CAD 軟件產生了， Protel 是突出的代表，它操作簡單、易學易用、功能強大。
1.1 Protel 的產生及發展
1985 年 誕生 dos 版 Protel
1991 年 Protel for Widows
1998 年 Protel98 這個 32 位產品是第一個包含 5 個核心模塊的 EDA 工具
1999 年 Protel99 既有原理圖的邏輯功能驗證的混合信號仿真，又有了 PCB 信號完整性
分析的板級仿真，構成從電路設計到真實板分析的完整體系。
2000 年 Protel99se 性能進一步提高，可以對設計過程有更大控制力。
2002 年 Protel DXP 集成了更多工具，使用方便，功能更強大。
2003 年 Protel 2004對DXP進行完善。
2006 年 Altium Designer 6.0集成了更多工具，使用方便，功能更強大，特別在PCB設計這一塊性能大大提高。

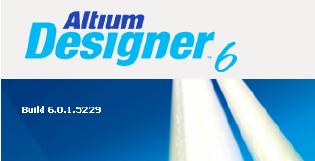

1.2 Altium Designer 6.0 主要特點
1 、通過設計檔包的方式，將原理圖編輯、電路仿真、 PCB 設計，FPGA設計及打印這些功能有機地結合在一起，提供了一個集成開發環境。
2 、提供了混合電路仿真功能，為設計實驗原理圖電路中某些功能模塊的正確與否提供了方便。
3 、提供了豐富的原理圖組件庫和 PCB 封裝庫，并且為設計新的器件提供了封裝向?qū)С绦颍?jiǎn)化了封裝設計過程。
4 、提供了層次原理圖設計方法，支持“自上向下”的設計思想，使大型電路設計的工作組開發方式成為可能。
5 、提供了強大的查錯功能。原理圖中的 ERC （電氣法則檢查）工具和 PCB 的 DRC （設計規則檢查）工具能幫助設計者更快地查出和改正錯誤。
6 、全面兼容 Protel 系列以前版本的設計文件，并提供了 OrCAD 格式文件的轉換功能。
7 、提供了全新的 FPGA 設計的功能，這好似以前的版本所沒有提供的功能。
