發視頻資料介紹

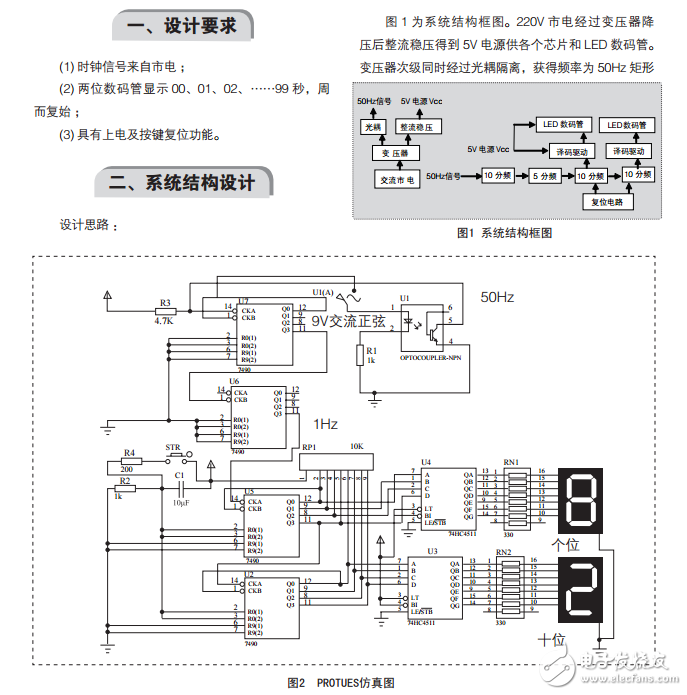

變壓器的負載 ： 本系統主要耗電元件為 LED 數碼管，每個平均工作電流 40~80mA、估計總耗電小于 200mA，7805 三端穩壓電路壓差要求大于 2V，整流輸出要大于 7V，考慮市電電壓波動 10%， 變壓器次級為 7.5V250mA，用 3W 為宜。整流濾波輸出為 9V（約 1.2 倍交流），7805 穩壓器壓差約 4V，消耗功率 0.8W 大于 0.5W，需要加散熱器。因?yàn)槭诸^正好有 9V 變壓器，實際用的是 9V3W。計數、譯碼器選擇 ：一般最好要么用 CMOS，要么用 TTL 電路，避免混用時電平匹配問題?？梢杂卸喾N選擇如 40192，4518，4511 組 合， 74LS90，74245 組合，74HC90，4511 組合等，鑒于手頭有現成的 7490 和 4511 芯片，決定混用。 LED數碼管選擇：4511，4513等芯片要配共陰極的， 7447，74LS245，74LS247 等要配共陽極的。本作品用 0.5” 共陰極的。四
數顯
