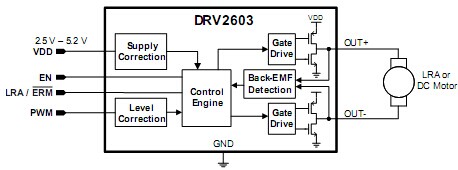

??????? DRV2603 是一款專為解決在驅動 線性諧振制動器 (LRA) 和離心旋轉質量制動器 (ERM) 觸覺反饋元件中常見障礙的觸覺反饋驅動器。DRV2603 還被用于為具有低延遲、極高的效率、以及大驅動強度的便攜式器件中常用制動器提供驅動力量。LRA 制動器通常有一個窄頻帶，在該頻帶內它們有充分的 觸覺反饋響應。這個頻率窗口通常在 ±2.5Hz 左右，所以對驅動一個 LRA 制動器來說是一個挑戰。DRV2603 通過采用自動諧振 跟蹤解決了這個問題，它會自動檢測并跟蹤最佳的換向頻率。 這意味著 在輸入范圍（10kHz 至 250kHz）內的任一 PWM 頻率都會自動產生 正確的諧振輸出頻率。 作為一個額外的好處就是DRV2603 能夠執行優化的制動算法，以此阻止LRA 振鈴，留給用戶一個清晰的觸覺反饋 感覺。對于 ERM 和 LRA 制動器，DRV2603 自動輸入電平轉換在無需增加額外的外部元件的情況下解決了低電壓 PWM 源的問題，所以如果數字 I/O 電平變化時，輸出電壓不會改變。DRV2603 還有電源校正功能來確保無電源調節時的恒定振動強度，從而允許一個 高效，直接電池連接。
