本文通過對TCP協議具體低層實現過程中各個環節對時間消耗的分析，找出了提高系統效率，提高通信速度的方法。實踐證明這樣的設計提高了系統的效率，提高數據傳輸率，降低了網絡上傳送冗余分組的數量，明顯改善了系統性能。特別適用于高速、低數據量的采集或測控系統。
　　0引言
　　長久以來，串行RS 232和RS 485通信技術一直是自動化儀器、儀表中常用的通信標準。但近年來，隨著計算機技術、網絡技術、通信技術的發展及其在工業自動化系統中的應用，使得工業自動化系統和儀器、儀表領域加速了向智能化、數字化和網絡化方向發展的進程。出現了電力線通信技術、無線紅外和藍牙通信技術、基于USB接口的通信技術、現場總線技術以及嵌入式Internet接入技術等新技術。其中基于嵌入式Internet接入技術的網絡化儀器是近年提出的全新概念，它是儀器檢測技術與現代計算機技術、網絡通信技術、微電子技術深度融合的產物口。檢測儀器接入Internet，成為執行測量和控制任務的儀器Web站點，這種網絡化儀器可以像普通儀器那樣按設定程序?qū)ο嚓P(guān)物理量進行自動測控、存儲和顯示等，同時允許已授權的用戶通過Internet遠程對儀器進行操作、監控、故障診斷等。在具體的應用中，出現了不少問題，其中之一就是傳輸率和系統利用率不高，本文正是在這種背景下產生的。
　　1 TCP通信硬件接口
　　典型的8位機采用TCP協議接入Internet的以太網網絡接口如圖1所示。RTL8019AS以其優異的性價比，成為目前單片機以太網系統的首選以太網接口芯片。該芯片符合IEEE802.3 10Base2和10BaseT標準，具有自動奇偶檢測和糾錯功能，支持全雙工工作模式。如圖1中，RTL8019AS工作于8位跳線模式，數據線SD0～SD7與8位單片機（51系列）的數據線（AD0～AD7）相連，地址線A0～A4與8位單片機的地址線（A0～A4）相連。讀寫信號經74S04產生。RTL8019AS的基地址（配合引腳34（AEN））為0x8000H，對應RTL8019AS內部地址0x300H.RTL8019AS通過網絡變壓器HR901170A和RJ45接口與以太網相連接入internet，隔離網絡上的干擾信號。
　　

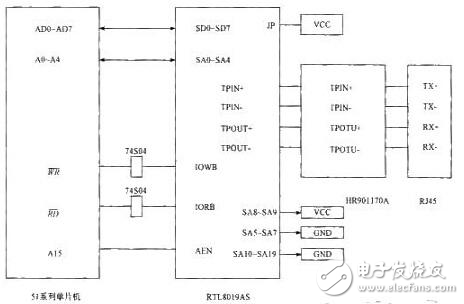

　　圖1 RTL8019AS與8位單片機的接口圖
　　2單片機系統中TCP通信問題分析
　　TCP協議是TCP/IP協議簇的核心，也是最復雜的協議。但由于其獨特的自動檢錯和重發機制，實現了數據的可靠通信，但也正是由于其復雜性，在8位機上實現TCP協議通信耗時就比較多，傳輸速率低下。TCP協議的數據通信過程，以客戶機為例進行分析。圖2是典型的采集系統TCP數據通信的時間序列圖。在建立連接后，由客戶機向服務器發送數據。假設此時客戶機的啟始序列號為100，每次固定發送100字的樣數據。服務器負責接受該數據，但不下發任何送數據，只確認所接收的數據，其啟始序列號為50.對于單片機系統，由于其處理速度和內存資源的局限，通常的處理流程如圖3.
　　
　　圖2 TCL數據通信的時間序列
