以電池作為電源的水下數據采集系統，若要長時間工作必然要為其配備大量的電池作為電源，如果能降低系統的功耗，那么將減少電池的數量，不僅能降低系統的成本而且能大大縮小系統的體積和重量，也更有利于水下數據采集系統的布放。本文介紹了一種基于微功耗單片機MSP430F1611和CF卡的水下微功耗數據采集系統的設計與實現，總功率僅150mW。相比傳統的以DSP為處理器、IDE硬盤為存儲介質的數據采集系統，功耗大大降低。
　　1 系統總體構成
　　本系統是應用在矢量水聽器噪聲測量試驗中，要求實時采集并存儲矢量水聽器4通道信號，每通道采樣率為10kHz，在水下不間斷工作7小時。
　　鑒于本系統采樣率不高，7個小時總的數據量不超過2個G，所以沒必要采用功耗和體積都比較大的IDE硬盤，采用容量為2G的CF卡完全可以滿足系統要求。CF卡的全稱為Compact Flash，兼容3．3V和5V工作電壓，工作時沒有運動部件，其體積小、耗電量小、容量大，具有很高的性價比。目前，CF卡的容量可高達12GB，CF卡由控制芯片和閃存模塊組成，閃存用于存儲信息，控制芯片用于實現與主機的連接及數據的傳輸。CF卡可工作在TRUEIDE模式下，并且與普通IDE硬盤接口完全兼容，所以很容易進行開發使用。

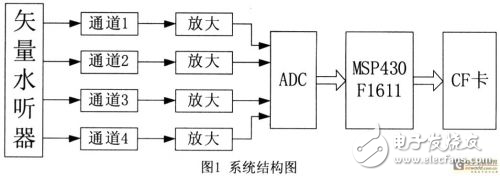

　　系統對采集的數據只存儲而不做信號處理，在處理器的選取上也就不必一味追求高速度，本系統采用TI公司的超低功耗單片機MSP430F1611作為系統的處理器，負責AD的采集，并把采集的數據寫入CF卡。這是一款高性價比的單片機，具有以下特點：豐富的片內外設；超低功耗，在電壓3．3V主頻1MHz時工作電流僅600μA；強大的處理能力，在8MHz晶體驅動下，指令周期為125ns，完全滿足系統的處理需求。系統總的結構圖如圖1所示。
　　
　　2 硬件設計
　　2．1 CF卡接口設計

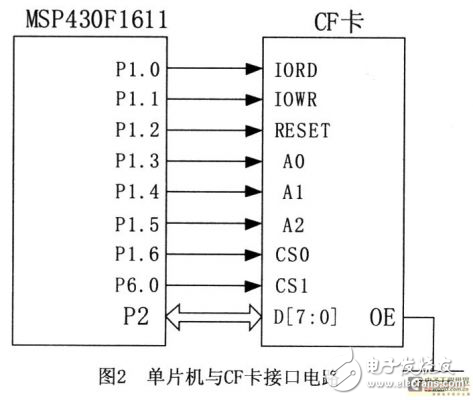

　　CF支持三種基本工作模式：PC Card Memory模式、PCcard I／O模式以及True IDE模式。在本文的設計中，使用True IDE模式，它可以在CF卡上電時自動進入。在插入CF卡之前，保證CF卡插槽的／OE管腳為低電平，即可以讓CF卡進入True IDE模式。單片機與CF卡的接口電圖如圖2所示。
　　
　　MSP430F1611擁有六個可獨立配置的雙向8位I／O端口（P1～P6）。本文的設計中將P1端口的P1．0、P1．1引腳分別與CF卡的讀寫信號線IORD、IOWR相連；復位信號RESET由P1．2給出；A0～A2為數據、命令或狀態寄存器地址線，由單片機P1．3～P1．5管腳控制。CF卡總共有16根數據線D［15：0］，但可以通過軟件設定其工作在16 bit模式還是8 bit模式，由于MSP430F161l單片機數據線寬為8位，硬件中設計其工作在8 bit模式，使用D0～D7為數據線，與單片機的P2端口相連，D8～D15懸空。
