氣候變暖、能源危機已成為 21 世紀人類所面臨的共同挑戰，而研究具有節能環保特點的電動自行車成為解決這些問題的重要途徑。作為電動自行車核心的輪轂電機，其性能的好壞對整車功能的實現有決定性作用。而目前輪轂電機普遍存在著損耗大、性能不穩定、效率低等缺點，因此，研究一款控制精度高、結構可靠、穩定性好、運行效率高的輪轂式永磁同步電機具有重大意義。為了確定輪轂電機的總體方案，本課題首先分析了電動自行車對輪轂電機的性能要求，計算出輪轂電機的運動及動力學參數，確定電機的驅動力及輸出扭矩。然后，通過分析電機常數，選擇相關參數，計算出電機的主要尺寸，進而確定了輪轂電機總體機械方案。接著，引入單元電機的概念，對比不同繞組方案和極槽配合方案，確定輪轂電機的總體電磁方案。利用 JMAG 軟件對輪轂電機的氣隙磁場進行有限元分析，確定合理的氣隙長度，優化氣隙磁密波形。通過分析電樞磁密、輸出扭矩及效率，對電機定子電樞的齒寬、軛高和永磁體的寬度及厚度等結構參數進行了優化。綜合考慮永磁材料的性能及充磁成本，選擇磁性能較高的釹鐵硼永磁材料及平行充磁方式。然后，通過對輪轂電機空載反電動勢進行有限元分析，得到了反電動勢波形的疊加原理及對波形正弦性影響較大的諧波次數。接著，對電機的鐵耗和銅耗進行了有限元計算，得出了輪轂電機優化設計后的效率。針對輪轂電機中存在的齒槽轉矩，本課題進一步優化轉矩特性，建立齒槽轉矩的解析模型，通過分析解析模型得到削弱齒槽轉矩的方法，并分析了不同電磁方案對齒槽轉矩的影響?；?MATLAB/ Simulink 搭建輪轂電機的仿真平臺，對電機的起動特性進行仿真分析，得到了速度、轉矩、三相電流的響應特性。根據優化后的機械及電磁方案加工輪轂電機樣機，對樣機的反電動勢、轉矩、溫升及效率進行系統的測試，試驗結果表明樣機的調速范圍、響應特性、轉矩輸出及過載能力均滿足設計要求，輪轂電機樣機效率達到了 88.9%，綜合性能明顯優于普通直流無刷輪轂電機，驗證了課題中設計方案的合理性。

　

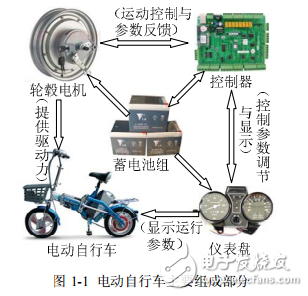

　電動自行車是一種以蓄電池作為輔助能源，具有兩個車輪，能實現人力騎行、電動或助動功能的特種自行車。電動自行車主要組成如圖 1-1 所示，包括輪轂電機及傳動機構、控制器、蓄電池組、車身及顯示儀表?？刂破鬏敵鲭妱?dòng)自行車的運行控制參數，輪轂電機接收控制參數為車輛提供驅動力，儀表盤用來顯示車輛運行中的各種參數，蓄電池組為輪轂電機、控制器、儀表盤提供電源，各部分之間互相關聯、密不可分。隨著石油危機及溫室效應的加劇，近年來越來越多的學者和工程師把注意力轉移到電動自行車上［10］。關于電動自行車的發展現狀可從國內外電動自行車相關技術的發展進行分析。圖 1-1 電動自行車主要組成部分 Fig.1-1 The main component of electric bicycle 1.2.1 國外電動自行車的發展現狀電動自行車作為電動車的一種其最早的歷史，可以追溯到約。亨利（J.henry）發明第一臺直流電機不久的 1831 年。1834 年蘇格蘭人德文波特（T.DvaePnort）研制了第一臺具有真正意義的電動車，采用一次性簡單玻璃封裝的蓄電池。由于當時電機及驅動、電池及車身設計等相關技術發展并不成熟，在以后幾十年里電動車的發展一直處于谷底；1860 年法國科學家研制出了原始的鉛酸蓄電池，隨后性能良好的驅動電機研制成功；1892 年美國在芝加哥展出了本國第一輛電動車；1905 年愛迪生成功研制了鎳—鐵堿性蓄電池，為連續充電、增加續航里程提供了可能。此后，電動車包括電動汽車、電動自行車得到了短暫的發展，但由于電動車自身存在缺陷，隨著現代燃油車輛技術的進步，到 1930 年左右電動車基本為燃油車輛所取代，逐漸退出了市場［11， 12］。
