設計了一種基于FPGA控制Nand Flash陣列實現高速流水線式存儲的方案。設計利用FPGA作為主控制器，通過CameraLink輸入通信接口將圖像數據經過一/二級緩存寫入Flash存儲陣列中，并采用DMA傳輸技術將存儲后的圖像數據上傳至計算機硬盤中作進一步處理;同時，利用SDRAM顯存實時刷新數據，F(xiàn)PGA構造相應的VGA信號，最終實現100 MB/s圖像數據的實時顯示。

　　隨著數據存儲設備被廣泛應用于航空航天系統、醫療衛生、工業自動化等各行各業，對于圖像設備采集的控制及實時大容量高速存儲要求也越來越高。本文以Micron Flash為存儲介質，通過FPGA控制實現Camera Link高速接口通信，傳輸速率可達到100 MB/s，并設計高速數據的流水線式存儲方式，實現大容量高速圖像存儲與實時顯示。

　　1 總體設計

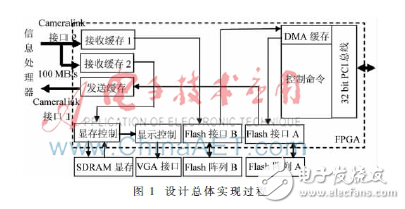

　　設計的實現過程如圖1所示，上位機通過PCI總線下發圖像數據并將數據保存在Flash存儲陣列A中;上位機指令下發后，F(xiàn)PGA控制Flash A讀出存儲的數據并通過CameraLink1輸出接口發送至信息處理器;待信息處理器處理完數據，再通過CameraLink輸入接口2將數據寫入到SDRAM顯存和Flash存儲陣列B中，使能VGA顯示后，顯示控制循環讀取SDRAM中的圖像數據進行顯示;最后，上位機通過DMA傳輸將Flash陣列B中保存的數據快速上傳至上位機中以作后續處理。
