      fpga技術的交通燈控制系統課程設計

      2018-01-10 | rar | 1.38 MB | 次下載 | 免費

      資料介紹

      　　交通燈通常指由紅、黃、綠三種顏色燈組成用來指揮交通的信號燈。綠燈亮時，準許車輛通行，黃燈亮時，已越過停止線的車輛可以繼續通行；紅燈亮時，禁止車輛通行。

      　　1、系統概述

      　　1．1、設計思想

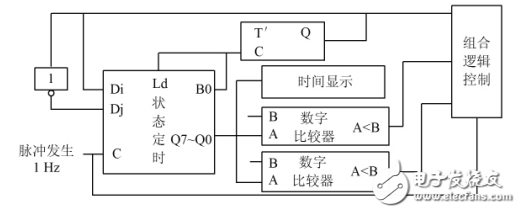

      　　基于FPGA的交通燈系統控制設計包括4大模塊，分別為脈沖發生、狀態定時、交通燈閃爍的控制、閃爍時間的控制，基本原理如圖所示。

      fpga技術的交通燈控制系統課程設計

      　　1．2、總體工作情況

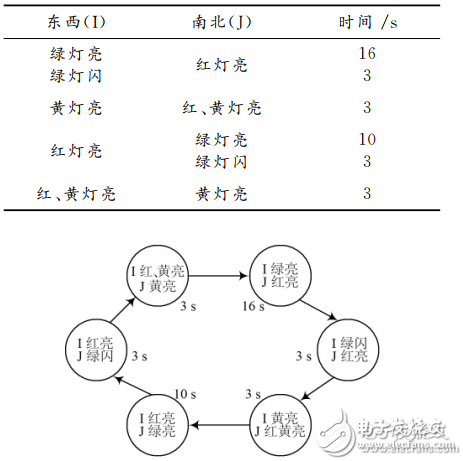

      　　該設計的交通燈控制分為6個狀態。由于各狀態持續時間不同，所以電路的核心控制部分是狀態機和定時器，狀態機在定時器觸發下周期性循環，狀態碼控制6個燈以一定的規律變化。

      fpga技術的交通燈控制系統課程設計

      　　系統脈沖由FPGA開發板晶振經過分頻電路實現。狀態定時由74190可逆十進制計數器和T’觸發器實現，只要置數合理，翻轉信號到位，就可以使電路在東西（I）、南北（J）兩個控制狀態間翻轉。紅、黃、綠燈的閃爍由7485數字比較器和組合邏輯控制，其中7485數字比較器用于比較計數器當前持續狀態和所需要的狀態全部時間，并做出相應的變化。組合邏輯控制由AHDL文件編寫真值表實現。時間顯示由AHDL文件編寫真值表實現，輸入正確的邏輯，七段譯碼電路即能得到正確的時間顯示。

      FPGA技術 交通燈控制
