主要為半橋LLC開關電源在LED驅動方面的設計

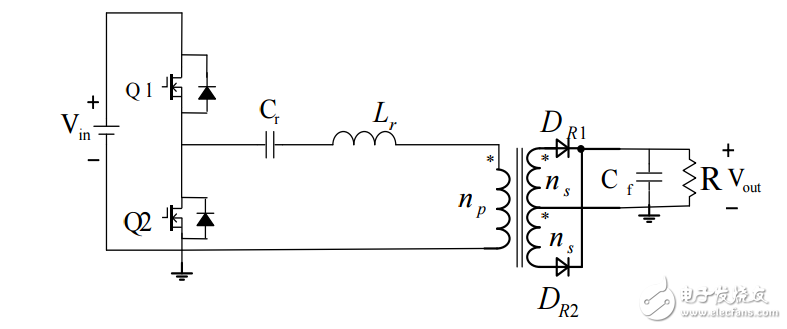

1 諧振變換器技術諧振變換器之所以得到重視和研究，是因為在諧振時電流或電壓周期性過零，利用這一點實現軟開關，可以降低開關損耗，提高功率變換器的效率。諧振功率變化器有以下三種：SRC（Series Resonance Circuit）、PRC（Parallel Resonance Circuit）、SPRC（Series-Parallel Resonance Circuit，又稱LLC）。 1.1 SRC（串聯諧振電路）
電路中電感與電容串聯，形成一個串聯諧振腔。這個諧振腔的阻抗與負載串聯，則由于其串聯分壓作用，增益總是小于1。諧振腔的阻抗與頻率有關，在其諧振頻率fr下阻抗最小，此時的增益也最大。
