信號源

本系統采用單片機ATC8951為控制核心，輸出數字量，然后由DAC0832把數字量轉換成模擬量;但是輸出的是電流，需要用運放（OP07），把電流轉換成電壓量。顯示利用的是LCD1602的液晶，顯示其波形，幅值。按鍵應用的是獨立按鍵，用來波形的切換，幅值，頻率的調解。其運算核心，我們通過MATLAB對正弦波，三角板，正弦波進行采樣，得到一組組數據，然后同過數組存儲；利用中斷對數組進行掃描。其頻率的調解就是調節其中斷間隔的時間，幅值就是調節其數字的大?。ㄍ瑫r(shí)乘以某個小于1的數）。為了波形的合成，我們采用的點的個數都是20個。

波形發生器是一種廣泛應用于電子電路、自動控制和科學試驗等領域的信號源。比如電參量的測量、雷達、通信、電子對抗與電子系統、宇航和遙控遙測技術等等，從某種意義上說高質量信號源更是實現高性能指針的關鍵，很多現代電子設備和系統的功能都直接依賴于所用信號源的性能，因此高質量信號源被人們喻為眾多電子系統的“心臟”。隨著通信、雷達、的不斷發展，對信號源的頻率穩定度、頻譜純度、頻率范圍和輸出頻率的個數以及信號波形的形狀提出越來越多的要求。為了提高信號源輸出頻率穩定度，可以采用晶體振蕩器等方法來解決。為了滿足頻率個數多的要求，可以采用頻率合成技術，即通過對頻率進行加、減、乘、除的運算，可從一個高穩定度和高準確度的標準頻率源，產生大量的具有同一穩定度和準確度的不同頻率。

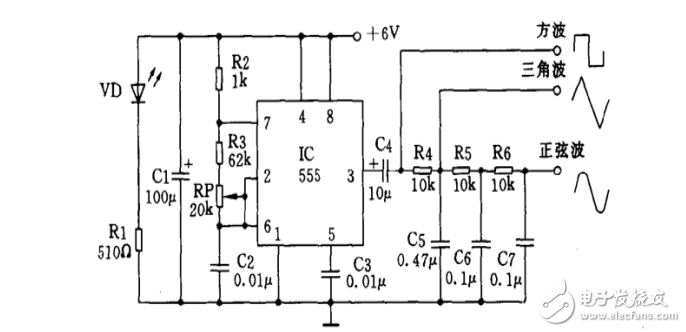

波形發生器一般是指能自動產生正弦波、三角波、方波及鋸齒波、階梯波等電壓波形的電路或儀器。根據用途不同，有產生三種或多種波形的函數發生器，使用的器件可以是分立器件（如低頻信號函數發生器S101全部采用晶體管），也可以采用集成電路（如單片函數發生器模塊8038）。為進一步掌握電路的基本理論及實驗調試技術，本課題采用由51單片機算與DAC0832共同組成的方波—三角波—正弦波函數發生器的設計方法。

本文介紹的是利用AT89C51單片機和數模轉換器件DAC0832產生所需不同信號的低頻信號源，其信號幅度和頻率都是可以按要求控制的。文中簡要介紹了DAC0832數模轉換器的結構原理和使用方法，AT89C51的基礎理論，以及與設計電路有關的各種芯片。根據對題目設計的要求，文中著重介紹了如何利用單片機控制D/A轉換器產生上述信號的硬件電路和軟件編程。
