介紹

　　常用的三種基本開關電源拓?fù)涫墙祲?、升壓和降壓升壓。這些拓?fù)浣Y(jié)構是隔離的，即輸入和輸出電壓有一個共同點。有，但是，這些非隔離拓?fù)涔铝⒆印?a target='_blank' class='arckwlink_none'>電源拓?fù)渲傅氖情_關、輸出電感和輸出電容的連接方式。每個拓?fù)涠加形ㄒ坏膶傩浴＿@些特性包括穩態電壓轉換率、輸入和輸出電流的性質以及輸出電壓紋波的特性。另一個重要特性是占空比對輸出電壓傳遞函數的頻率響應。

　　最常見也可能是最簡單的功率級拓?fù)涫墙祲杭?jí)，有時稱為降壓級。電源設計人員選擇降壓級，因?yàn)檩敵鲭妷菏冀K小于相同極性的輸入電壓，且不與輸入隔離。由于每一個開關周期的功率開關（Q1）電流從零到IO，所以一個降壓級的輸入電流是不連續的或脈動的。對于一個降壓功率級輸出電流連續或nonpulsating由于輸出電流是由輸出電感/電容組合提供；輸出電容不提供整個負載電流（連續電感電流模式操作，一個操作模式將在下一節討論）。

　　該報告描述了在連續模式和理想模式下的不連續模式工作的降壓功率級的穩態工作。在介紹PWM開關模型的基礎上，給出了占空比輸出電壓傳遞函數。

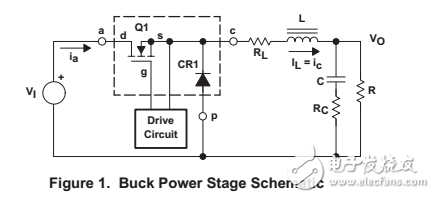

　　圖1顯示了包括驅動電路塊在內的降壓功率級的簡化原理圖。功率開關Q1是N溝道MOSFET。二極管，CR1，通常稱為保護二極管，或續流二極管。電感、L和電容C構成輸出濾波器。電容ESR，RC，（等效串聯電阻）和電感直流電阻，RL，包括在分析中。電阻R表示功率級輸出所看到的負載。
