介紹

　　常用的三種基本開關電源拓?fù)涫墙祲骸⑸龎汉徒祲荷龎?。這些拓?fù)涫欠歉綦x的，即輸入和輸出電壓共享一個共同點。然而，這些非隔離拓?fù)涞莫?dú)立推導。電源拓?fù)渲傅氖情_關、輸出電感和輸出電容的連接方式。每個拓?fù)涠季哂歇?dú)特的性質，包括穩態電壓轉換率、輸入和輸出電流的性質以及輸出電壓紋波的特性。另一個重要特性是占空比對輸出電壓傳遞函數的頻率響應。

　　Boost是一種流行的非隔離功率級拓?fù)?，有時稱為升壓級。電源設計人員選擇升壓級，因?yàn)樗璧妮敵鲭妷菏冀K高于輸入電壓，是相同的極性，并不是孤立的輸入。升壓電流的輸入電流是連續的或非脈動的，因?yàn)檩斎腚娏髋c電感電流相同。升壓功率級的輸出電流是不連續的或脈動的，因?yàn)檩敵?a target='_blank' class='arckwlink_none'>二極管僅在開關周期的一部分中進行。輸出電容為開關周期的其余部分提供整個負載電流。

　　該應用程序描述穩態操作，并為連續和不連續模式下的Boost變換器提供理想波形。利用PWM開關模型給出了占空比輸出電壓傳遞函數。

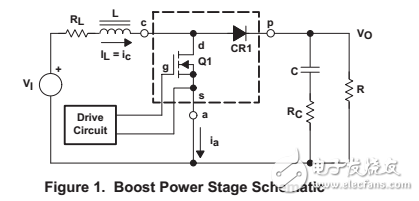

　　圖1顯示了包括驅動電路塊在內的Boost功率級的簡化示意圖。功率開關Q1是n溝道MOSFET。輸出二極管CR1。電感L和電容C構成有效輸出濾波器。電容等效串聯電阻（ESR），RC，和電感直流電阻，RL，包括在分析中。電阻器R表示負載輸出所看到的負載。
