      電子發燒友網>電子資料下載>電源技術>在具體的性能優化功率因數校正應用

      在具體的性能優化功率因數校正應用

      2017-07-04 | rar | 0.27 MB | 次下載 | 免費

      資料介紹

      　　Boost功率因數校正電路的應用實例，在250瓦的性能進行了評估使用精密的PFC /失真儀。其結果是功率因數為0.999，總諧波失真（THD）為3.81%，在額定線和滿載時測量為第五十線諧波。用戶在這種情況下應該得到類似的結果。以及超過大多數行和負載范圍。總結下是電路的修改將提高大多數UC3854 PFC應用的性能。

      　　放大器夾

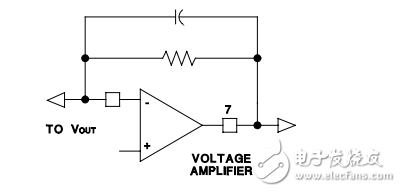

      　　提高應用電路的功率因數和性能有幾種方法。首先，電流放大器輸出應該有一個“鉗”電路，以限制輸出電壓擺幅和防止放大器飽和。如果沒有鉗位，電流環的超調可能會導致最佳性能下降。電流放大器應夾在7.5伏齊納二極管的輸出（引腳）回到反相輸入ISENSE（4）。這個例子如圖1所示。每個放大器是自我保護的內部電流限制，但在這段時間內，IC的功耗可能會增加。這個夾子是內置的UC3854A。

      　　電流放大器

      　　偏置電壓

      　　電流放大器的最大輸入偏置電壓被指定為+ / - 4毫伏。如果不適應偏置電壓，就會導致零電壓交叉后線路電流的前沿出現尖峰。尖峰將發生，直到電流放大器飽和，然后恢復正常運行。最壞的情況下，抵消電壓可以取消通過加入一個小電流到偏置電阻（R3）位于從我的感覺（引腳4）到地面。這抵消電流（1.1?一），當乘以偏置電阻值（3.9k）應設計為四毫伏偏移。

      在具體的性能優化功率因數校正應用

      功率因數 Boost UC3854
