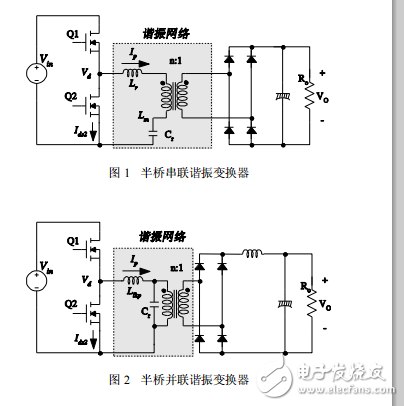

功率變換器設計中，對增大功率密度，縮小設計尺寸的要求越來越高，迫切需要設計師提高開關頻率。采用高頻工作將大大降低無源器件的尺寸，如變壓器和濾波器。但存在的開關損耗卻對高頻工作帶來不利影響。為減少開關損耗，使高頻工作正常，故提出諧振切換技術 ［1-7］。這些技術按正弦波處理功率，并且開關器件可以很方便地軟換向。因此，開關損耗和噪聲可大幅度減少。常規諧振器使用串聯的電感電容作為諧振網絡。負載連接有兩種基本結構，串聯和并聯。對于串聯諧振變換器（SRC）， 整流負載網絡與一個 LC 諧振網絡串聯，如圖 1 所示 ［2-4］。從這個結構看來，諧振網絡與負載作為一個分壓器。通過改變驅動電壓 Vd 的頻率，改變諧振網絡的阻抗。輸入電壓將分配到這部分阻抗和反射負載上。因?yàn)?，它是一個分壓器，SRC 直流增益始終小于 1。在小負載條件下，負載阻抗相對于與諧振網絡的阻抗非常大；全部輸入電壓落在負載上。這使得人們很難在小負載條件下調節輸出。理論上，在沒有負載的情況下調節輸出，頻率會變?yōu)闊o(wú)限大。對于并聯諧振變換器，整流負載網絡與諧振電容是并聯的，如圖 ［5-7］ 所示。由于負載同諧振網絡是并聯的，因此不可避免地存在著大量的循環電流。這使得人們難以在大功率場合下使用并聯諧振電路。
