高溫或內部功耗產生的過多熱量可能改變電子元件的特性并導致其關機、在指定工作范圍外工作，甚或出現故障。電源管理器件（及其相關電路）經常會遇到這些問 題，因為輸入與負載之間的任何功耗都會導致器件發熱，所以必須將熱量從這些器件中驅散出來，使其進入PCB、附近的元器件或周圍的空氣。即使在傳統高效的 開關電源中，當設計 PCB 和選擇外部元器件時，也都必須考慮散熱問題。
設計電源管理電路時，在考察散熱問題之前對熱傳遞進行基本了解是很有幫助的。首先，熱量是一種能量，會由于兩個系統之間存在溫差而進行傳輸。熱傳遞通過三 種方式進行：傳導、對流和輻射。當高溫器件接觸到低溫器件時，會發生傳導。高振幅的高溫原子與低溫材料的原子碰撞，從而增加低溫材料的動能。這種動能的增 加導致高溫材料的溫度上升和低溫材料的溫度下降。

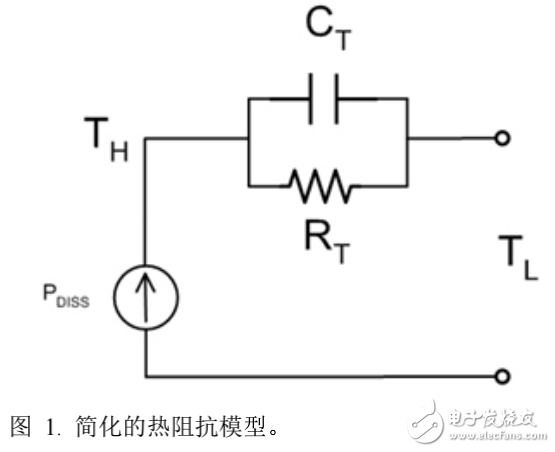

該模擬可以深入進行，以描述器件的另一個熱屬性，稱之為熱容。正如將熱阻模擬為電阻，可以將熱容（CT，單位為 J/℃）模擬為電容。將熱容與熱阻并聯獲得熱阻抗（ZT）。圖1所示為傳導傳熱的簡化 RC 模型。能源被模型化為電流源，熱阻抗被模型化為 CT 與 RT 并聯。
