（1）晶閘管相控整流調壓調功

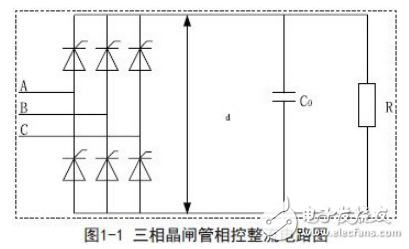

　　晶閘管相控整流技術是指通過調節晶閘管的導通角，使其輸出電壓值連續可調，實現系統的功率調節，在感應加熱系統中，一般采用三相橋式相控整流電路，如圖1-1所示。這種調功方式已經比較成熟，成本較低。但是，晶閘管相控整流調壓電路在控制角較大的情況下，輸入功率因數很低，輸入電流波形為尖峰脈沖，諧波含量很高，對電網形成了較大的污染。而且晶閘管整流調壓電路的EMI非常大，對周邊的電氣設備以及自身的控制電路將產生較大干擾。因此，晶閘管相控整流電路一般應用在早期的感應加熱系統中。

　　（2）直流斬波調壓調功

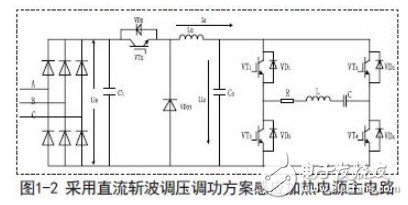

　　直流斬波調壓調功是指在直流母線側采用降壓斬波電路，通過改變占空比D的大小來調節直流輸出電壓Ud，實現對輸出功率的調節。圖1-2所示為采用直流斬波調壓調功的感應加熱電源的主電路。

　　從圖1-2中可以看出，該調功方式采用二極管不可控整流電路，和以前的晶閘管相控整流電路相比提高了電網側功率因數，減小了對電網的污染。但是Buck電路中的功率開關器件在接通和斷開時，在其器件上同時存在電壓和電流，損耗比較大，所以不適于應用在高頻及大容量系統中。此外，由于感應加熱電源需要增加額外的斬波電路及其相應的控制回路，使得感應加熱電源成本提高。
