分析和解決了開關電源TPS54350在小負載應用電路下的失效問題。通過對失效器件進行外觀鏡檢、/-V曲線測試、X線檢查，對典型應用電路的分析和異常測試波形分析找到了器件失效的根本原因。TPS54350典型應用電路在下電時存在反灌電流，且外接欠壓保護電阻，由此引起的輸入電壓波動對輸出使能ENA端間接干擾，從而使器件誤啟動，造成輸出端電流反灌入器件，導致器件內部電路出現閂鎖失效。采用TPS54550替換TPS54350（ ENA端抗干擾能力更強），并去除UVLO端欠壓保護電阻，解決失效問題，穩定地實現12 V轉SV，電流約為100 mA的小負載應用。
非破壞性分析

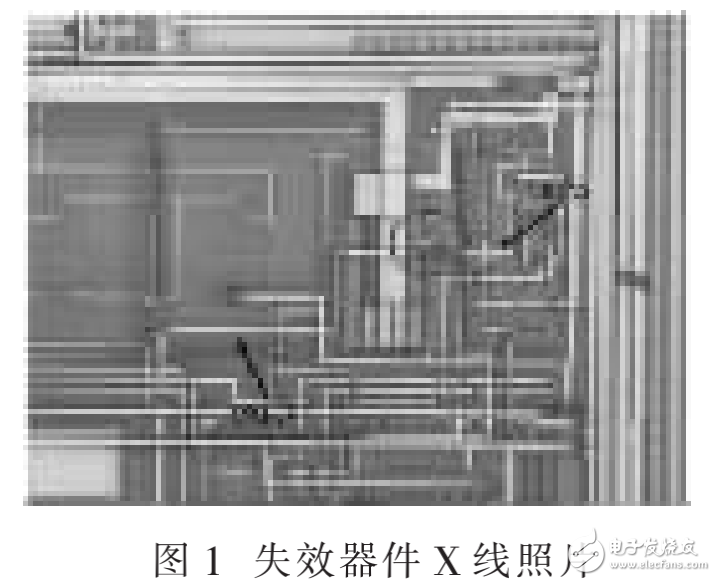

對失效器件進行外觀鏡檢，沒有發現有異常情況：對芯片進行/-V曲線測試，與正常器件對比，也沒有發現有異常；對器件進行X線檢查，也沒有異常，如圖1所示。
