54/74373
八 D 鎖存器(3S,鎖存允許輸入有回環特性)
簡要說明:
373為三態輸出的八 D 透明鎖存器,共有 54/74S373 和 54/74LS373 兩種線路
結構型式，其主要電器特性的典型值如下(不同廠家具體值有差別):
型號 tPd PD
54S373/74S373 7ns 525mW
54LS373/74LS373 17ns 120mW
373 的輸出端 O0~O7 可直接與總線相連。
當三態允許控制端 OE 為低電平時，O0~O7 為正常邏輯狀態，可用來驅動負載或總
線。當 OE 為高電平時，O0~O7 呈高阻態，即不驅動總線，也不為總線的負載，但
鎖存器內部的邏輯操作不受影響。
當鎖存允許端 LE 為高電平時，O 隨數據 D 而變。當 LE 為低電平時，O 被鎖存在
已建立的數據電平。
當 LE 端施密特觸發器的輸入滯后作用，使交流和直流噪聲抗擾度被改善 400mV。
引出端符號：
D0～D7 數據輸入端
OE 三態允許控制端（低電平有效）
LE 鎖存允許端
O0~O7 輸出端

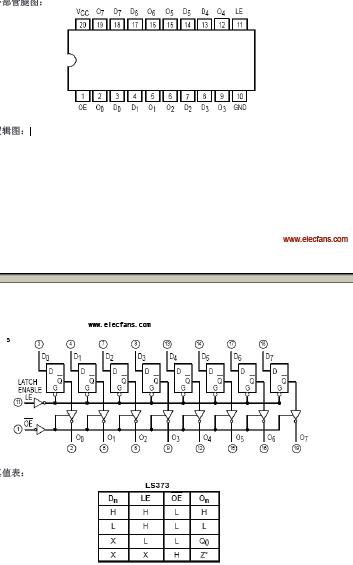

外部管腿圖：
邏輯圖：真值表：
74LS373
