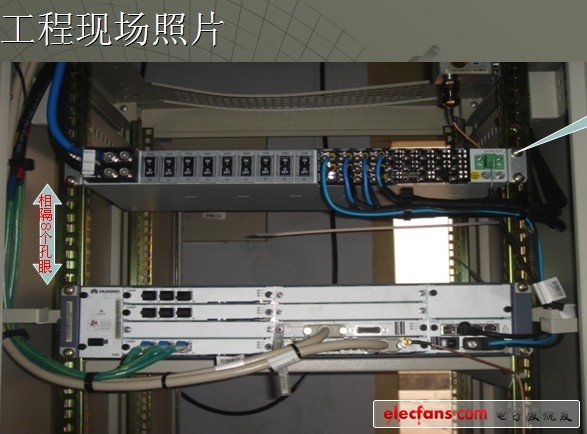

uDCDU采用掛耳接地，機柜可靠接地后，DCDU通過掛耳連接在機柜上即可，不需要再用接地線接地;
uDCDU輸入端的兩根電源線按照塑料保護盒中的指示。-48V 藍色電源線安裝于標識為NEG(-)的端子上，GND 黑色線安裝于標識為RTN(+)的端子上;此線纜從機柜左邊先平行布到機柜的后面，再?gòu)淖蠛蠼浅鼍€到電源柜;
uDCDU共有9路-48V輸出，1～7為12A，8和9為6A，我方的設備全部使用12A的。
uBBU的電源線連接在LOAD0，一小區的RRU電源線連接在LOAD01、二小區的RRU電源線連接在LOAD02、三小區的RRU電源線連接在LOAD3;4組電源線纜全部先向下布控，在從機柜右邊先平行布到機柜的后面，再?gòu)挠液蠼浅鼍€到相應的RRU;
