用戶都是通過終端來體會感受網絡所提供的各項功能，因此終端的成熟度與質量直接關系到移動通信業務本身的推廣與發展。對于中國獨自開發的TD-SCDMA來說，這一點顯得尤為重要。隨著3G牌照的正式發布以及TD-SCDMA網絡的不斷擴容，政策因素與網絡覆蓋問題都將得到完美的解決，終端本身的性能與質量將成為最為關注的話題。測試儀表對于確保終端的質量來說是一個非常關鍵的設備。

對于運營商來說，不可能將TD-SCDMA網絡做到與GSM一樣的覆蓋范圍，在TD-SCDMA無法覆蓋的區域需要現有的2G網絡來提供相應的替代服務。因此，能夠兼容TD-SCDMA/GSM兩種制式的雙模終端成為一個必然的趨勢。與之相應， TD-SCDMA終端測試儀表需要增加GSM測量的能力，以提高測試效率。

目前在部分TD-SCDMA終端生產測試中采用的非信令模式（僅測量射頻指標、不建立網絡連接及呼叫測試）適合于校準及射頻測量，并不適合于對TD-SCDMA終端進行最終測試，因為TD-SCDMA終端相對還不是很成熟，僅采用非信令模式進行測試，可能在實際通話時還會遇到問題。因此，整的信令測試模式對于還在起步階段的TD-SCDMA終端來說很有必要。

對于終端的應用業務及功能測試、協議測試來說，目前還缺乏相應的網絡仿真器，都是使用實際的基站來構建模擬網絡。對于手機終端不可缺少的一致性測試（協議、應用、USIM等），更是需要基于基站仿真器的模擬網絡環境來保證測試條件的統一性。

TD-SCDMA/TD-HSDPA終端射頻測試

TD-SCDMA終端的射頻測試主要包括以下兩方面：（1）研發測試——包括對終端設計過程的板級、整機測試驗證，以保證終端主要指標符合規范的要求。（2）生產線測試——包括非信令校準、信令連接測試，以保證最終終端產品的性能指標穩定。

在3GPP TS34.122規范中詳細規定了TD-SCDMA終端需要符合的無線發射與接收指標，主要包括發射機特性、接收機特性、性能、無線資源管理、HSDPA性能等。

研發工程師需要及時調整參數來跟隨規范的變化，在生產線測試時，也需要提高測試的效率。為應對這些挑戰，測試儀器既要提供完全符合規范要求的測試項目，又能允許用戶靈活地定義和配置。

安立公司基于MT8820B的TD-SCDMA/HSDPA終端射頻測試方案完全支持規范要求的射頻測試項目（表1），并提供批處理測試功能，同時對多個測試項目進行測量。此外，安立具有獨特的雙端口解決方案（圖1），一部儀表可以同時支持兩部手機的測試，極大地提高了生產測試的效率、節省了空間與成本。

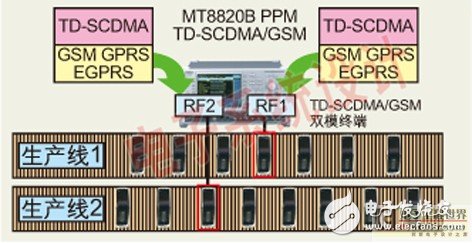

圖1：安立具有獨特的雙端口解決方案，一部儀表可以同時支持兩部手機的測試。

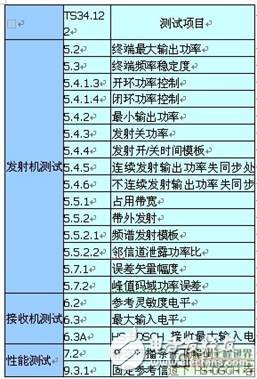

表1： TD-SCDMA/TD-HSDPA終端射頻測量主要項目。

MT8820B可以進行非信令模式下的射頻測量/校準，也支持信令模式下的接續呼叫測試、端到端的呼叫測試，及視頻電話測試。對應于最新的TD-HSDPA終端，MT8820B能進行相應的接續測試、數據吞吐量測試和CQI測量。當使用RMC信號測量HSDPA吞吐量時，它支持包括最大速率2.8Mbps在內的所有HS-DSCH等級。

安立的MT8820B還可支持WCDMA/HSPA、GSM/GPRS/EDGE、CDMA2000/1XEVDO等通信系統，可以支持TD-SCDMA到GSM系統的穩定切換。雙模終端在測試過程中，可以輕松地從TD-SCDMA連接狀態切換到GSM連接狀態，而不再需要切斷后重新連接。

圖2：MT8820B支持TD-SCDMA到GSM系統的穩定切換。

TD-SCDMA終端應用測試

隨著手機功能的日益豐富，特別是移動上網、數據業務等新功能的普及，手機應用的復雜程度增加，相應的故障和問題也隨之增多。因此，必須對手機終端進行一系列的應用測試，包括并行測試、極限測試等，以測試手機的應用層軟件對如MMS、WAP等業務的支持程度以及對多媒體數據的處理能力。

安立公司的MD8470A可以支持TD-SCDMA在內的多種2G/3G移動通信系統的仿真，提供了非常強大的測試環境，且提供圖形化界面以方便用戶操作。MD8470A信令測試儀支持語音、SMS、數據通信、彩信、可視電話、補充業務等業務測試。MD8470A還可以與SETCOM等公司的產品一起構成符合3GPP標準的應用、USIM一致性測試系統。

MD8470A的另一適用領域是TD-SCDMA的協議測試。研發人員可以用C語言編寫協議測試腳本，自由定義物理層、MAC層、RLC層的參數，任意編寫協議流程?；緜?cè)發送的消息完全由用戶來定義，而這一點在實際的網絡中很難做到。測試過程中可以隨時監視信令流程，從而很方便地進行查錯和調試。目前業界只有MD8470A可以完成上述TD-SCDMA協議測試的功能（圖3）。

圖3：TD-SCDMA仿真器是終端產品開發每個階段的必需測試工具。
?
