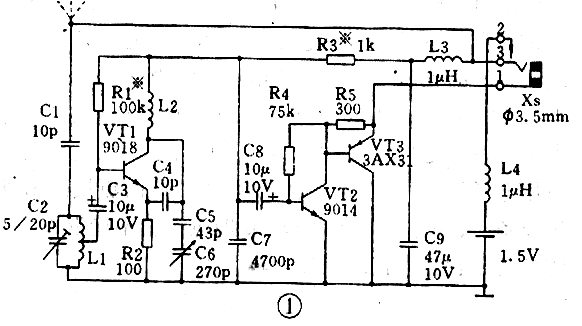

收音機電路見圖1。它的新穎之處在于前級晶體管VT1以不同于超再生式及超外的方式進行工作，同時具有混頻、本振、鎖相環同步檢波及低頻放大4種功能。L1、C2組成Q值較低的FM頻段（87MHz-108MHZ)寬帶輸入回路，中心頻率98MHZ。L2、C5、C6組成本振調諧回路，本振頻率為輸入接收頻率接收頻率及本振信號的二次諧波，混頻后輸出的中頻信號落在音頻范圍內。由于VT1的輸出電導是集電極電流的函數，所以它一身具有控制本振頻率的功能。
VT1作為本機振蕩器時，接成共基極電路，由于 L1、C2對本振頻率失諧，所以VT1的基極等效接地。
VT1作為混頻器時，則為共發射極電路。
VT1作為同頻檢波器時，也是共基極電路，這是國為C3取值很大，對音頻信號容抗很小，可認為VT1的基極交流接地。此時音頻（即混頻后所得的中頻）信號的放大倍數約為R3/R2。C7為高頻旁路電路，用于將檢波后的載頻成分旁路。VT1的本振頻率在一定范圍內受控于輸入信號頻率，這是因為當本振信號的二次諧波接近于一個調頻電臺的發射頻率時，VT1的集成電極電流中將有二者混頻后輸出的音頻成，使VR1的輸出電導隨之改變，使本振頻率也發生變化，即本振頻率與外來信號同步，與鎖相接收的原理完全類似，具有AFC功能。
此接收電路的靈敏度可與超再生式電路媲美，卻沒有超再生噪聲。由于本振頻率與輸入信號頻率的差值很大，因此FM段的本振輻射較小
。 當旋轉C6調諧到調頻電臺時，在R3上產生的音頻信號加幅度可達數十毫伏，與被接信號的強弱基本無關。此音頻信號經C8耦全至VT2、VT3組成的簡單低頻放大器，將信號放大并驅動低阻抗耳機（8Ω）發聲。耳機的長引線在這里巧妙充當了接收天線，以提高接收靈敏度。L3、L4為高頻扼流圈，它以音頻信號早暢通無阻，卻阻止高頻信號流通，防止耳機線接收的調頻廣播信號被電流及C9旁路。C9為電源濾波電容，避免電路產生低頻自激。
為了進一頻提高接收靈敏度，也可如圖1虛線所示，焊上一段2M長的軟線作天線。

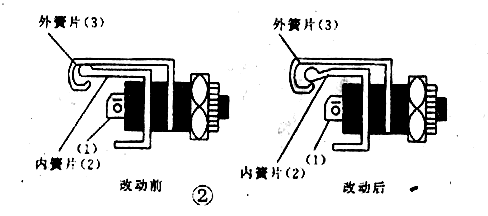

制作時，C6采用7/270PF的小型密封雙聯可變電容器（如CMB-202），只使用其中的一聯。VT1選用FT≤800MHZ超高頻管9018,β>80.VT2選用高放大倍數的三極管9014。VT3選用小功率鍺管3AX31，漏電要小。L1用φ0.5MM漆包線在φ4mm鉆頭上音繞5匝(匝距為1MM)后脫胎成空心線圈,有中心抽頭,L2用φ0.5MM漆包線在φ4MM鉆頭上間繞15匝(匝距也為1MM)后脫胎成空心線圈.L3、L4可購市售色碼電感。電阻均使用1/8W四色環碳膜電阻。電解電容器的耐壓大于6V即可。其它無極性電容均使用小型瓷片電容。電源使用用1節5＃電池。耳機插座可按圖2將內簧片向內彎一點，以便耳機插頭時收音機通電，撥出時收音機斷電，兼起電源開關的作用。

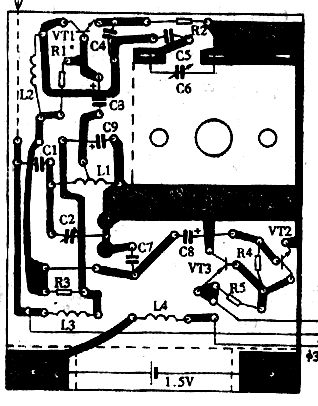

整機安裝在圖3所示的66*50MM單片印制電路板上。高度較為簡單，插入耳機后收音機通電，旋轉C6應能收到調頻電臺的收音，此時微調R1使聲音音純真響亮。然后微調L2（拉開或壓縮音距）使電臺的位置與刻度盤基本相符。再微調L1使高，低端電路的靈敏度均勻，如覺得聲音過響，可適當適當調整R3使音量合適。調整完畢，可給L1、L2封蠟，防止受震動后電感量發生變化。最后，給本機配上一個用彩色有機玻璃制成的外殼。
本機的靈敏度，在上海地區，不另接天線，僅用耳機引線充當接收天線，即可滿意地收聽上海電臺及東方電臺的全部調頻廣播。接收時，背景寧靜，根本沒有超再生式收音機的“沙沙”噪聲，可與帶降噪電路中檔收音機媲美。周舉華
