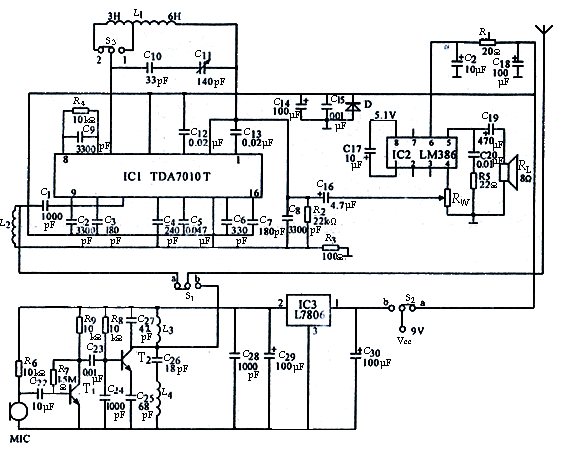

三片IC無線對講機作為收音機，它可以收到88～108MHz間調頻電臺，還可以收到1～4頻道的電視伴音；作為對講機，它可以實現遠距離無線通信，最大通話半徑可達1.5km。IC1采用TDA7010T或TDA7050T，IC2采用LM386或BA5386，NJM386，IC3采用L7806，BG1選用9014；BG2選用D－40或9018。電容器除電解電容器及C11外均采用瓷片電容器，C11采用CBM－226D可變電容器，如用7/25pF微調電容器也能覆蓋整個波段，但應將C10短接，電阻均用金屬膜電阻。線圈無需自制。天線用87～108MHz的專用橡皮套式天線。 |
