需求推動無線基礎設施改進

過去幾年中，無論是固定還是移動接入市場，互聯網流量都顯示出巨大而迅速的增長勢頭。在移動接入市場，3G智能手機和PDA類設備近期的增長需求將持續帶動企業級市場的無線數據流量的增長。在普通用戶市場，預測未來數據流量的增長將會是觀看和分享的視頻下載。為了便于客戶在尋找更豐富媒體體驗的同時，能夠更快地接入網絡、縮短下載時間，業務提供商將會在他們現有的無線基礎設施結構中引入功能更為強大的3.5G和4G基站。

在3.5G和4G基站架構中，不斷增長的數據傳輸速率和用戶提高單位基站能力的要求推動著無線卡和基帶卡之間的背板速度不斷提升。這種全面的帶寬增加，也逐漸增加了基帶卡標準集群配置中更多DSP間的互連。

滿足新一代基站的sRIO需求

為了在適應系統帶寬增加的同時最大限度地減少布線，以限制板卡尺寸，sRIO已經成為基帶卡架構選擇的標準協議。作為一個開放標準，sRIO結合了高帶寬效率的低開銷包和直觀的點對點支持。這種結合是在基帶應用中支持多個DSP的理想方式。

提供sRIO接口的DSP、特定應用信號處理器(ASSP)和FPGA產品的不斷增加，形成了一個高性能且具成本效益高、模塊化解決方案的新一代基站的健康生態系統。使用標準的協議，例如sRIO，為基站架構設計師帶來了靈活性。

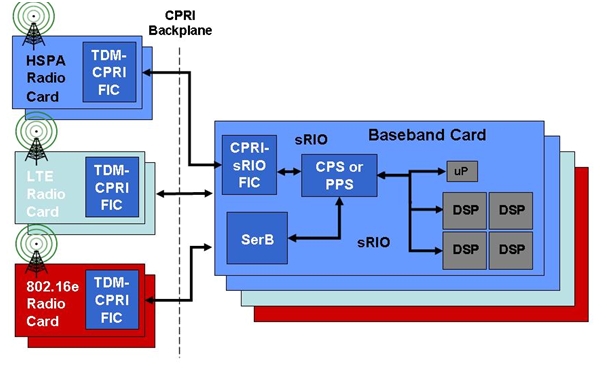

圖1：新一代基站架構。

對于任何一個無線基礎設施，通過以經濟有效的方式為系統現場部署恰當?shù)膸挘瑏頋M足日益增長的用戶帶寬需求，是業務提供商面臨的一個巨大挑戰。最成功的基站廠商會為供應商提供一個易于擴展、模塊化的公共平臺基站架構，來促進跨多種技術的重復使用，例如WCDMA、LTE、WiMAX 和CDMA2000。

基站架構的可擴展性、模塊化和重復使用性等同于需要一個靈活的sRIO互連解決方案，可以改變基帶卡和多個基帶卡間DSP的數目。一個典型的基帶架構包括作為多個DSP和其他單元之間集合點的一個sRIO交換器，如一個控制處理器，或者是幾個FPGA。如果有多個基帶卡，則它們可以連接另一個交換器，或是sRIO。目前sRIO1.3版支持在1.25G、2.5G 和3.125G通道速率下每端口從1x至4x的通道配置。根據系統帶寬和針對任何給定基站架構的用戶容量，在不同通道速率下1x至4x通道端口的組合差別很大。1.25G、2.5G 和3.125G通道速率下1x至4x通道的通用應用，最終將過渡到由sRIO 2.0版支持的每通道5G 和6.25G的速度。

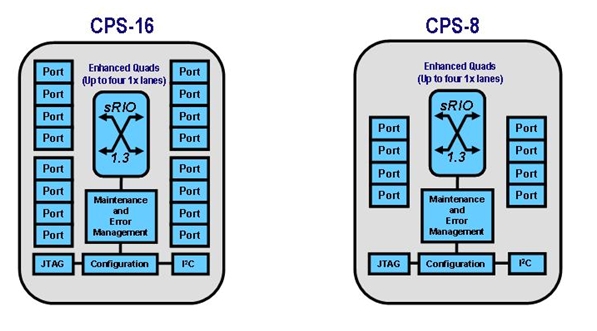

圖2：滿足高1x端口數需要的第一代中央包交換器。

采用sRIO化的CPS便于架構的重復使用。sRIO交換器的CPS系列代表了最廣泛的端口和鏈接互連組合，可以應用于現有任何從標準3G架構到3.5G乃至4G。CPS系列結合了預處理交換器(PPS)系列，包括7種不同的sRIO預處理和強化交換器，支持從1x至4x通道配置的8至40個端口。CPS系列是功耗最低、采用最小的封裝(19x19mm)的sRIO轉換器(CPS-8)，而且具有很高的帶寬、可擴展的10端口4x通道解決方案(CPS-10Q)。10端口4x通道配置有助于設計師或架構師使用2個CPS-10Q擴展到全部16端口4x通道。

sRIO交換器的CPS系列

CPS系列板卡擁有一系列獨特的特性和功能，是理想的sRIO互連解決方案。在CPS和PPS系列中，采用了增強的四通道串行解串器(SerDes)，有助于設計師高度靈活地為其應用匹配恰當數目的1x至4x通道。每個增強的四通道都可用于實現一個4x端口或4個1x端口，支持一個四通道內任意兩個通道速率。另一個有用功能是每一個端口都有包跟蹤功能。

包跟蹤功能有助于偵聽用戶自定義目標端口的數據流，有利于內部和現場診斷。利用跟蹤功能識別的包可根據用戶要求生成鏡像、過濾或刪除。此外，CPS系列通過最小的sRIO交換器封裝(19x19mm)實現了最低的功耗和眼圖信號特性。CPS系列和PPS系列還兼容標準的19x19mm和27x27mm封裝引腳排列，更易于在架構改變時更換器件。

為了便于評估和開發，CPS系列提供了由幾個軟件開發工具支持的ATCA和 microTCA硬件平臺。CPS 和PPS系列包括器件存取驅動程序、圖形用戶界面(GUI)和應用編程接口(API)。

除了預處理和增強的交換器，IDT還為無線基礎設施市場提供了緩沖器和協議轉換解決方案。IDT率先推出了sRIO存儲緩沖器，以及可實現sRIO到通用公共無線接口(CPRI)的轉換以及從時域多路復用(TDM)到CPRI協議轉換的內部功能互連(FIC)器件。只有IDT提供從基帶到無線卡的端到端sRIO ASSP。

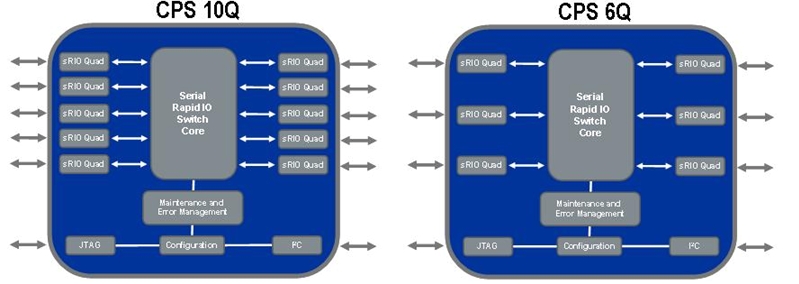

圖3：滿足高4x端口數需要的第二代CPS。

本文小結

由于多媒體互聯網接入率的增長，不斷增加的PDA和智能手機移動設備迅速推動著移動數據流量的增長。數據流量的持續增長要求部署能夠滿足帶寬增加需求的新一代基站。為此，新一代基站需要通過sRIO連接的多內核DSP組提高基帶處理能力。
