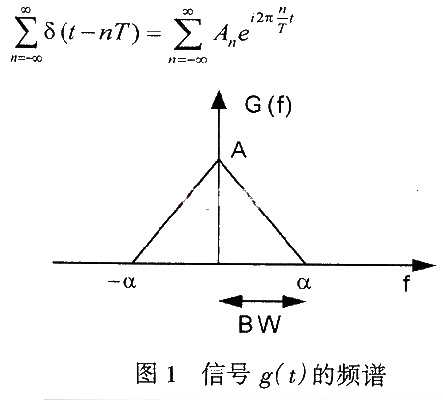

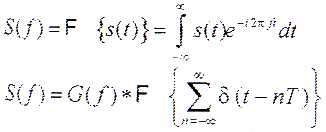

根據以上結果，再重新考慮被采樣的基頻信號，它的傅立葉變換為：

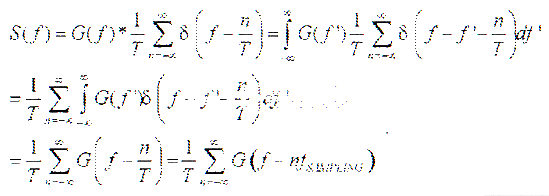

則Ｓ(ｆ)可改寫為:

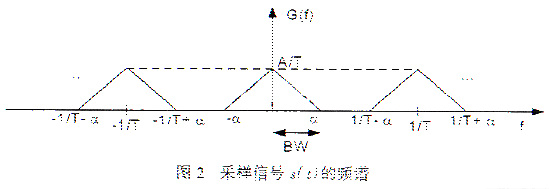

上式就是我們常說的采樣定律。它表明在時域里按周期Ｔ采樣得到的信號會以１／Ｔ 的頻率重復原始信號的頻譜，如圖２所示。

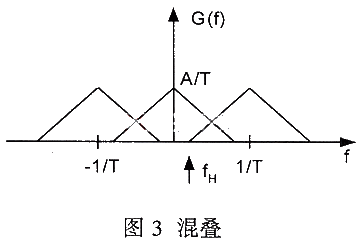

為保留所有原始信號的信息，必須保證每一個重復頻譜之間不發生混疊。否則，就不可能從采樣信號中恢復出原始信號?；殳B意味著高頻段掩蓋了低頻段信號，如圖３所示。為避免混疊，必須滿足以下條件：１／Ｔ≥２α或１／Ｔ≥２ＢＷ。也可用采樣頻率表示為： ｆＳＡＭＰＬＩＮＧ≥２ＢＷ 以上表明不會產生混疊的最小采樣頻率是２ＢＷ。這就是奈奎斯特采樣定律。
還要注意的是對有限帶寬信號的假設。從數學上分析，一個信號不可能是真正有限帶寬的。傅立葉變換定律告訴我們，如果一個信號在時域是有限的，則它的頻譜就會擴展到無窮大，如果它的帶寬是有限的，則它在時域上就是無限的。很顯然，我們找不到一個具有無窮大周期的時域信號，所以也不可能有真正的有限帶寬信號。不過絕大部分實際信號的頻譜能量都集中在有限帶寬中，因此前面的分析對這些信號仍然有效。采樣正弦信號可以非常簡單和方便地檢測出采樣頻率是否偏低，因?yàn)榛殳B現象是采樣頻率偏低所特有的現象。正弦信號的頻譜里的（沖激串函數）尖峰只在相應的頻率點出現，出現混疊時，尖峰會移到另一個頻率點，這一點對應著混疊信號。 以下測試結果是用Ｍａｘｉｍ公司最新推出的１２５Ｍｓｐｓ、１２位ＡＤＣ：ＭＡＸ１９５４１測試得出的。圖６是它的輸出信號頻譜，對應的輸入信號頻率ｆＩＮ＝１１．５２８４ＭＨｚ。很明顯，最高的尖峰恰好出現在該頻率點上。頻譜圖里還有其他一些較小的尖峰，它們是由ＡＤＣ的非線性引起的諧波造成的，和本文的討論主題無關。由于采樣頻率ｆＳＡＭＰＬＥ ＝ １２５ＭＨｚ，遠遠大于奈奎斯特定律要求的輸入信號頻率的２倍，因此沒有混疊現象。如果將輸入頻率提高到ｆＩＮ ＝ １８３．４８５６ＭＨｚ，大于ｆＳＡＭＰＬＥ／２，此時應該會有混疊出現。圖７是ｆＩＮ＞ｆＳＡＭＰＬＥ／２時的輸出頻譜圖，主尖峰落在５８．４８ＭＨｚ處，這就是混疊信號。也就是說，在５８．４８ＭＨｚ出現了一個原始信號不包含的信號。在圖６和圖７中都只給出了奈奎斯特頻率以下的頻譜，因?yàn)轭l譜是周期性的，圖中的顯示部分已經包含了所有必要信息。 圖6和圖7
