與遠程監控系統相比，本文提供的解決方案更適合地面雷達無人值守要求。在雷達整機設計初期，將本地監控與遠程顯控從軟、硬件方面加以融合設計。該解決方案具有系統結構靈活、傳輸方式多樣的特點，適用于多種型號的地面雷達，并為民用領域的遠程控制系統提供了一種新的設計思路。

　　1 引言

　　遠程監控領域的核心是控制系統，目前國內控制系統的設計方案和實施主機分為二種方式。

　　●以單片機為核心的遠程監控系統。

　　單片機系統受硬件設備限制，無法實現模塊化。就發展的角度而言，沒有生命力，且完成的功能單一，無法傳送圖像信號，只適用于一些不重要的場合，不能構成多媒體環境下的高集成系統。

　　●以PLC(可編程邏輯控制器)為代表的以工業控制器為核心的遠程顯控系統。

　　作為成熟的COTS產品，工業控制器在歐美等工業發達國家具有悠久的歷史，在汽車、冶金、化工、通信等行業得到廣泛應用并取得顯著效益，PLC專為在工業環境下應用而設計。采用一類可編程的存儲器，用于其內部存儲程序、執行邏輯運算、順序控制、定時、計數與算述操作等面向用戶的指令，并通過數字或模擬輸入、輸出控制各種類型的機械或生產過程。

　　需要指出的是，目前民用領域的遠程顯控系統因其設計和工程實施滯后于所需監測設備，并且二者不是由同一個開發商完成，即遠程顯控系統從根本上不參與所監控設備自身的運行，因此二者不存在統一設計的可能。單獨建立一套遠程顯控系統需增加大量的設備及由此涉及的工作量，另一方面測控軟件的開發也是單獨設計運行，與所監測設備軟件的銜接同樣存在二次開發問題。

?

　　考慮到上述因素，針對國內新型地面雷達自身具有較完善的本地監控系統這一特點，綜合本地監控系統和遠程顯控系統的共同特性及系統結構的全理性、系統功能的完善性和實用性以及與被控設備的接口能力等因素，本文提供了一種適用于地面雷達標準的遠程顯控系統。

　　本系統的目的旨在提高地面雷達設備的自動化程度，特別是在一些工作條件和氣候惡劣的高山地區或海島和邊防雷達站，通過遠距離顯控系統，正常的雷達值勤可以在條件相對寬松的中心指揮室完成，從而實現雷達本地?zé)o人或少人值守。此外，指揮中心可以監控雷達網內的多部雷達，做到對整個空情的實時監控。因此，雷達的遠距離顯控系統對于實戰中提高防空網的工作效率和自我防護能力具有重大意義。

　　2 設計原則

　　一次設計可實施標準的擴展：為保護遠程顯控系統符合地面雷達本地監控系統的標準，在工程實施方案階段對二者進行融合設計，即一方面合理設計硬件結構，對于雷達整各分系統的BITE(機內測試裝置)、本控接口、遙控接口、所需監控系統及設備接口進行統一規劃和配置，完成一次性設計，但在設計中要做到設計分散、控制設備模塊化;另一方面對地軟件資源也要進行統一性設計，從設計初期媽著眼于遙控和本控狀態下的軟件兼容性問題，這樣，不但可以保證雷達監控系統軟件的可靠性，而且增加了軟件系統本身的延續性和可移植性。

　　只有將本控和遙控系統底層軟件及相應硬件設備統一設計，從根本上解決其兼容性，才有利于進一步開展高可靠性的遠距離顯控系統設計工作。這是本方案區別于其他遠程監控系統的根本所在。

　　3 系統組成

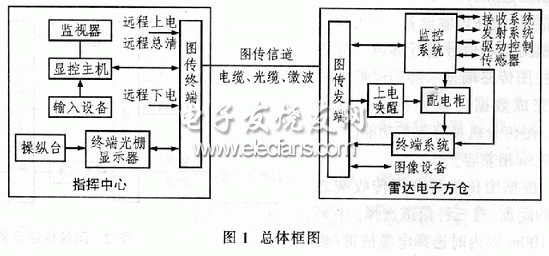

　　總體來講，本系統由雷達本地設備、遠端指揮中心和傳輸信道三部分組成，其組成框圖如圖1所示。

　　3.1 雷達本地設備

　　包括雷達自身的監控系統、終端系統、配電箱及遠程喚醒器、各種傳感器與攝像設備(包括攝像機、云臺及其控制器)。其中，監控系統和終端系統的PC/104計算機模塊和能與PC/104兼容的計算機主板是整個遠程顯控系統的核心。監控系統的主工功能是顯示雷達的工作狀態、參數監視、故障信息顯示等，控制各監控模塊。另外，還可以根據需要完成對整機故障及工作狀態的記錄、查詢、統計管理及網絡接口的擴展，提供實時的維修幫助信息等。終端系統的主要功能是完成本站雷達的信息獲取，產生點跡、目錄的錄取和跟蹤等。這兩個系統均具有將綜合后的情報送本地顯示及圖傳遠程通訊功能。所有功能的實現建立在工程實施方案的軟硬件融合設計。

　　為了滿足無人值守的基本要求，遠程顯控系統應完成遠程喚醒和遠程對各分系統的復位功能，考慮到控制信號在遠距離傳輸中較易受到干擾和雷達正常運行對電源的嚴格要求，因此，設計中的控制信號采用寬脈沖觸發式(脈寬在500ms以上)。此外，在觸發后“保持接通”即功能鎖定是必不可少的，功能鎖定可以保證遠端喚醒控制器的可靠運行(不受遠端控制設備故障的影響)。

　　為此，在遠端喚醒控制器中采用西門子公司生活的230RC型控制器作為核心控制器件，230RC的功能相當于一個小型PLC，其內部集成有邏輯門、觸發器、繼電器和時鐘等19個功能塊，面板上具有編程輸入及顯示功能，應用于小型控制系統時，實用性比PLC更好。

　　對于環境參數和電源設備的監測則由溫/濕度、煙霧、紅外、電壓、電流等高性能傳感器經PC/104標準數/模的I/O模塊采集后送CPU處理。

　　雷達車廂內的設備運行圖像信號有兩種傳輸方式：一種是通過光纜直接傳輸;另一種是采用專用的圖像傳輸設備轉化后送圖傳或電話線傳輸。目前，這兩種方式均有較多的COTS產品提供選擇。
